Name: ASTRA-L12
Brand: ASTRA
SKU: ASTRA-L12
Price: 142000.00 RUB
Availability: InStock

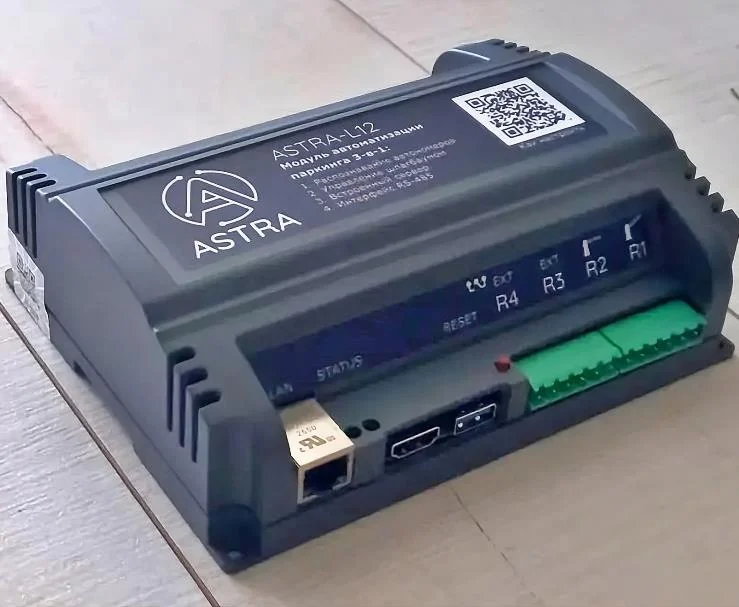

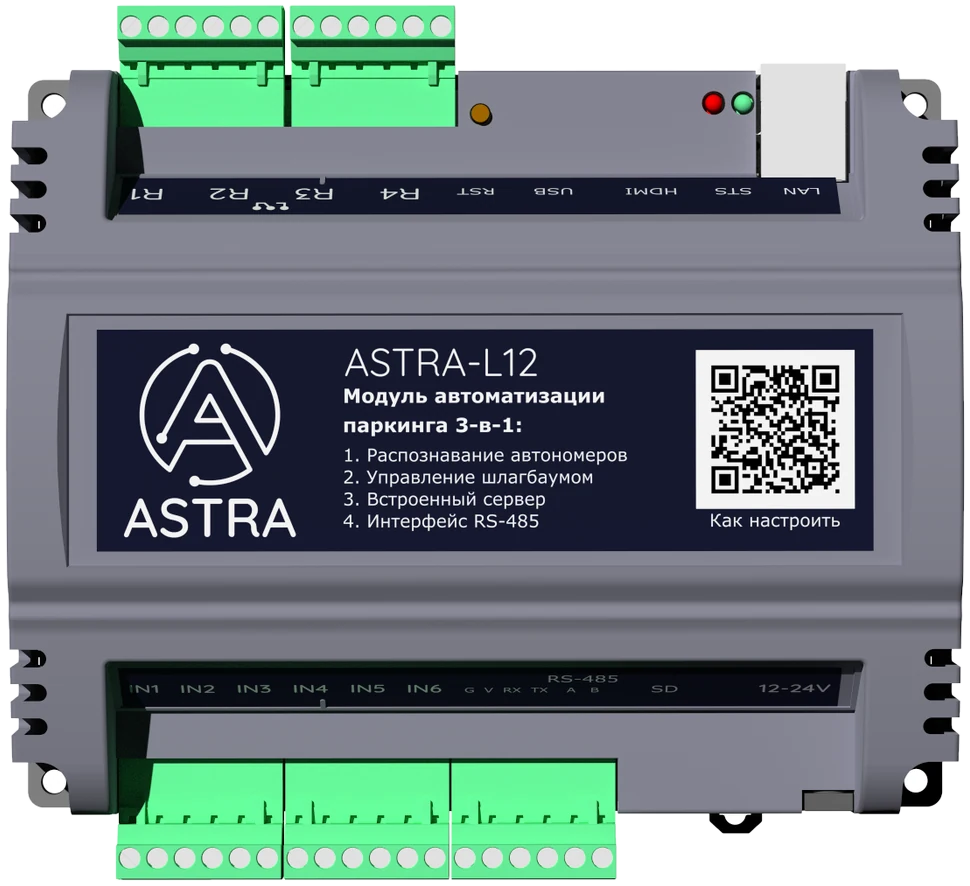

Модуль автоматизации паркинга 3-в-1

ASTRA-L12 позволяет автоматизировать паркинг с минимальными затратами и в минимальные сроки.

ASTRA-L12 выполняет 3 основные функции

Распознавание гос. номера автомобиля, пропуск автомобиля по «белому» списку номеров или пропуск разового посетителя — до 4 каналов распознавания
Управление шлагбаумом, обработка информации от контроллера индукционных петель или иных датчиков положения автомобиля
Сервер, обеспечивающий обработку и хранение информации, а также задание настроек, управление списками номеров автомобилей, просмотр журналов проезда, выгрузку отчётности через WEB-доступ

ASTRA-L12 обеспечивает

Совместную работу с большинством моделей шлагбаумов, IP-камер и контроллеров петель, представленных на рынке
Автоматизацию паркингов различного типа. Это могут быть офисные центры, жилые комплексы, коттеджные посёлки, гаражные кооперативы, где требуется пропуск автомобилей по «белым» спискам. Также модуль может обрабатывать проезды разовых посетителей по различным сценариям
Применение как в новых проектах автоматизации паркингов, так и модернизацию ранее установленного оборудования
Высокую эффективность работы единого модуля, отсутствие необходимости интегрировать комплектующие разных производителей в одну систему

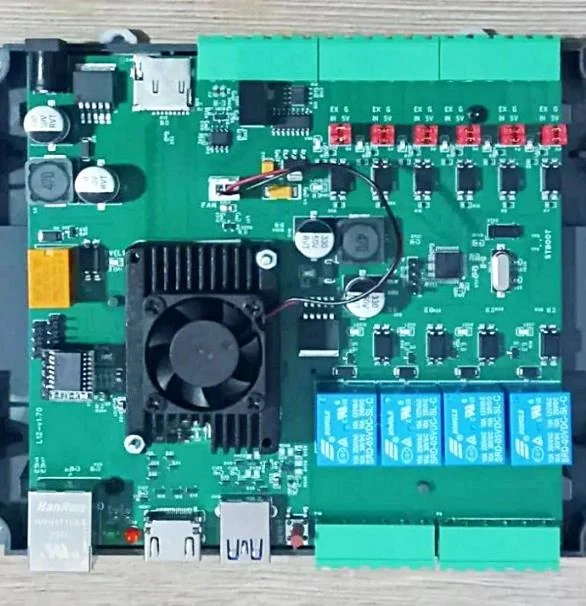

Плата ASTRA-L12 с активным охлаждением процессора

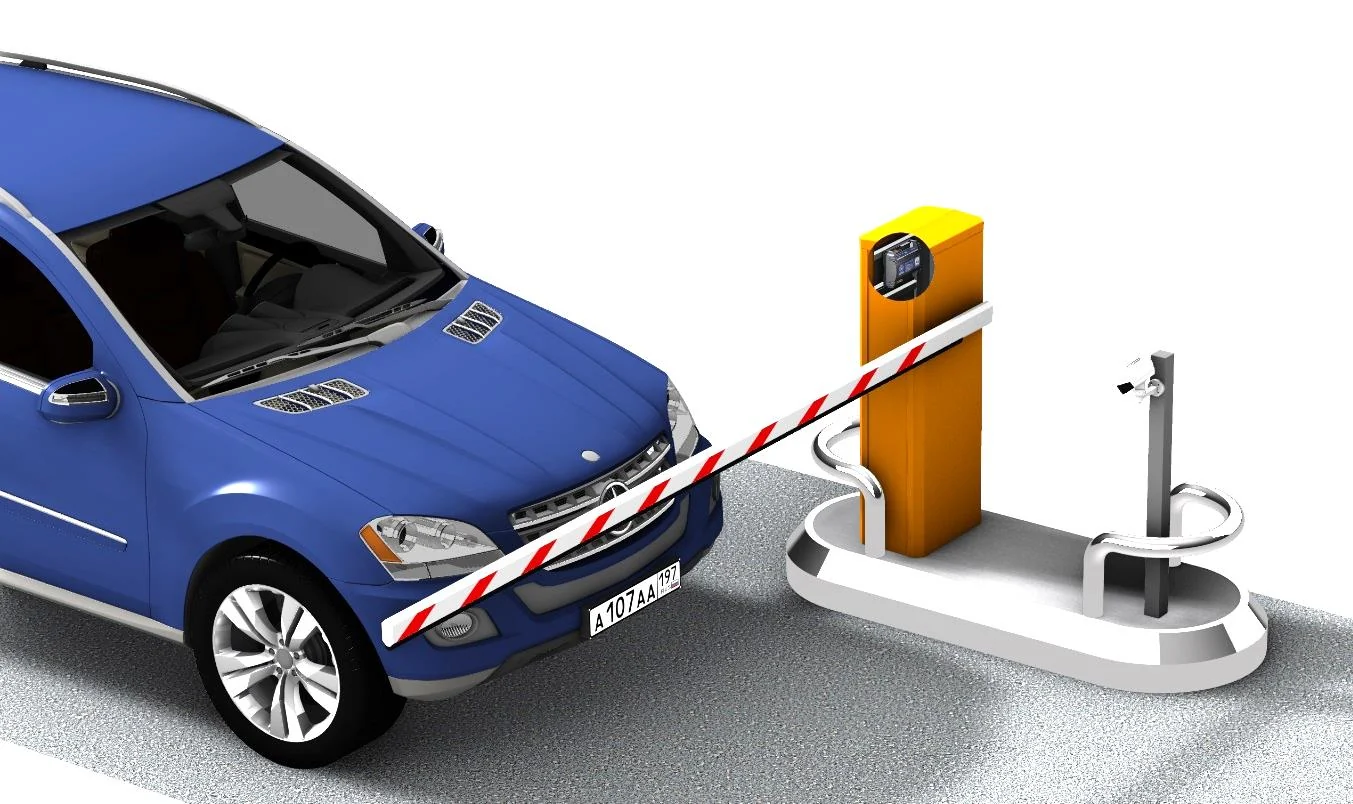

ASTRA-L12 управляет шлагбаумом по распознанному номеру

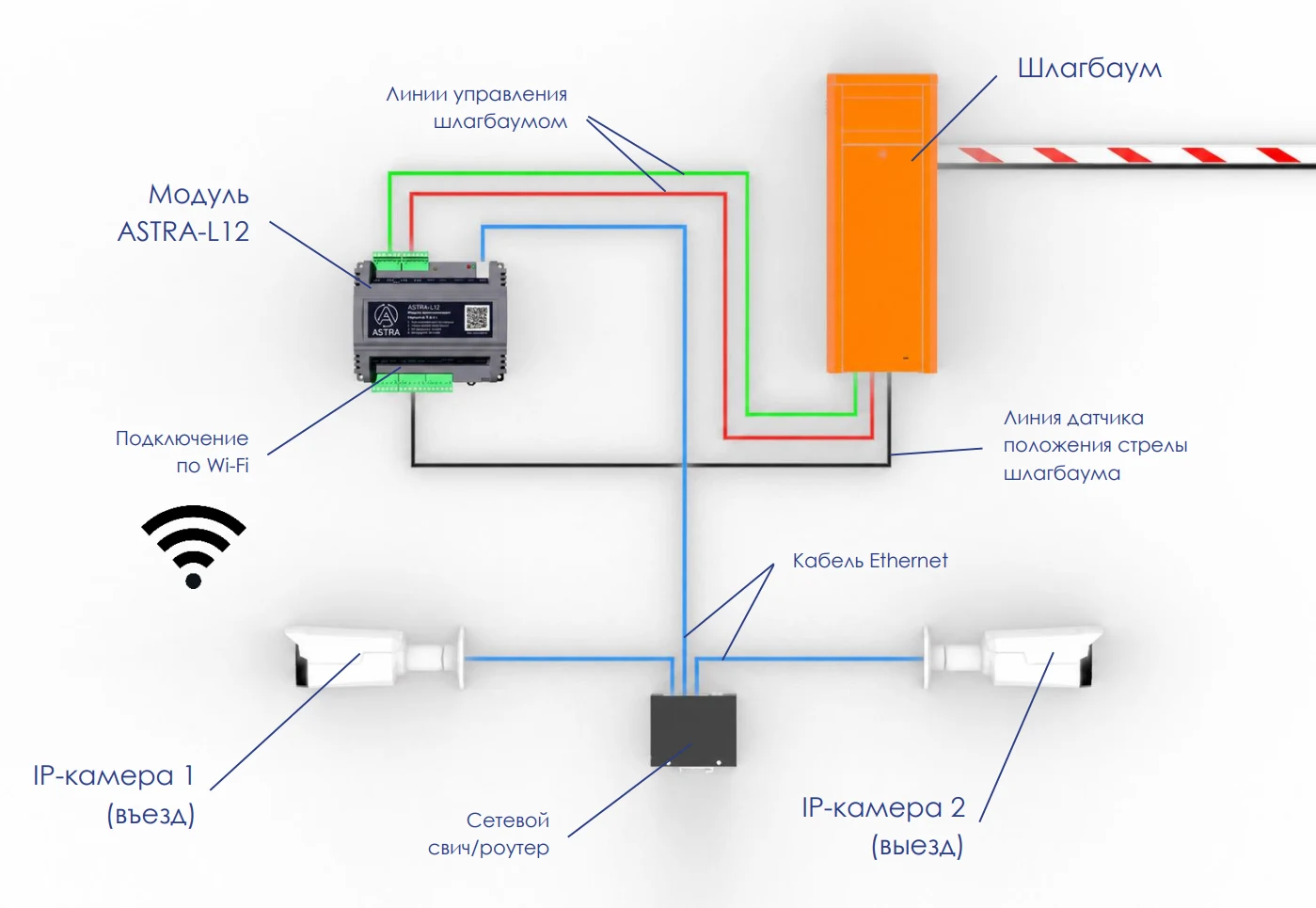

Базовая схема подключения ASTRA-L12

Схема позволяет автоматизировать двусторонний (реверсный) проезд автомобилей по номеру ГРЗ с минимальным комплектом используемого оборудования.

Модуль ASTRA-L12 — линии управления шлагбаумом и линия датчика положения стрелы
IP-камера 1 (въезд) и IP-камера 2 (выезд) — кабель Ethernet через сетевой свич или роутер
Подключение к модулю по Wi-Fi для настройки

Уточнить схему подключения

Базовая схема подключения ASTRA-L12: шлагбаум, две IP-камеры, сетевой свич

Высокая производительность

Модуль ASTRA-L12 обеспечивает высокую производительность и многопоточную обработку RTSP-потоков с нескольких камер одновременно: распознавание гос. номера автомобиля, а также класса транспортного средства*.

Количество камер	1	2	3	4
Скорость обработки одного потока, кадров в секунду**	20	17	13	10
Суммарная скорость обработки всех потоков, кадров в секунду	20	35	38–40	38–40

* Дополнительная программная опция. ** Обработка потока с разрешением 1280×720, кодеки H.264 и H.265.

Также поддерживается определение направления движения автомобиля и различные алгоритмы определения факта проезда автомобиля.

Режимы работы настраиваются для каждого из двух направлений движения: пропуск автомобиля по белому списку и действующим разовым пропускам, пропуск любого распознанного номера, регистрация всех проезжающих автомобилей без управления исполнительным устройством (шлагбаумом, воротами, боллардом, рольставнями).

Подключение средств оплаты парковки

Модуль ASTRA-L12 может работать совместно с выездной стойкой ASTRA-P10, оснащённой POS-терминалом для приёма оплат банковскими картами и посредством СБП.

В такой конфигурации дополнительно обеспечивается

Регистрация парковочных сессий в привязке к гос. номеру автомобиля
Расчёт стоимости услуг парковки по настроенному тарифу
Инициализация и обработка оплаты при выезде автомобиля
Сбор и хранение данных о парковочных сессиях на локальном сервере ASTRA-L12

Онлайн-оплата

Приложение «Парковки России» (ГКУ «АМПП» г. Москвы)
Интернет-эквайринг (подходит для оплаты абонементов)

Автоматические кассы

ASTRA-P24 — навесное исполнение, приём оплат банковскими картами и посредством СБП
ASTRA-P20 — напольное исполнение, приём оплат банковскими картами и посредством СБП, наличными с выдачей сдачи купюрами двух номиналов

Выездная стойка ASTRA-P10 с POS-терминалом — Выездная стойка ASTRA-P10

Подключение дополнительных устройств

По интерфейсу RS-485 к модулю ASTRA-L12 подключаются периферийные устройства для построения комплексной системы контроля доступа, идентификации транспорта и управления парковочным оборудованием.

Считыватели смарт-картMifare, Em-Marine и другие совместимые считыватели для организации доступа по картам сотрудников, жителей, арендаторов или постоянных клиентов.
Считыватели RFID-метокИспользуются для бесконтактной идентификации автомобилей по дальнобойным RFID-меткам, установленным на лобовом стекле или внутри транспортного средства.
Светофоры и сигнальные устройстваПозволяют управлять индикацией разрешения или запрета проезда, отображать состояние проезда и повышать безопасность движения на объекте.
Табло и информационные панелиМогут использоваться для вывода сообщений водителям о количестве свободных мест на парковке.

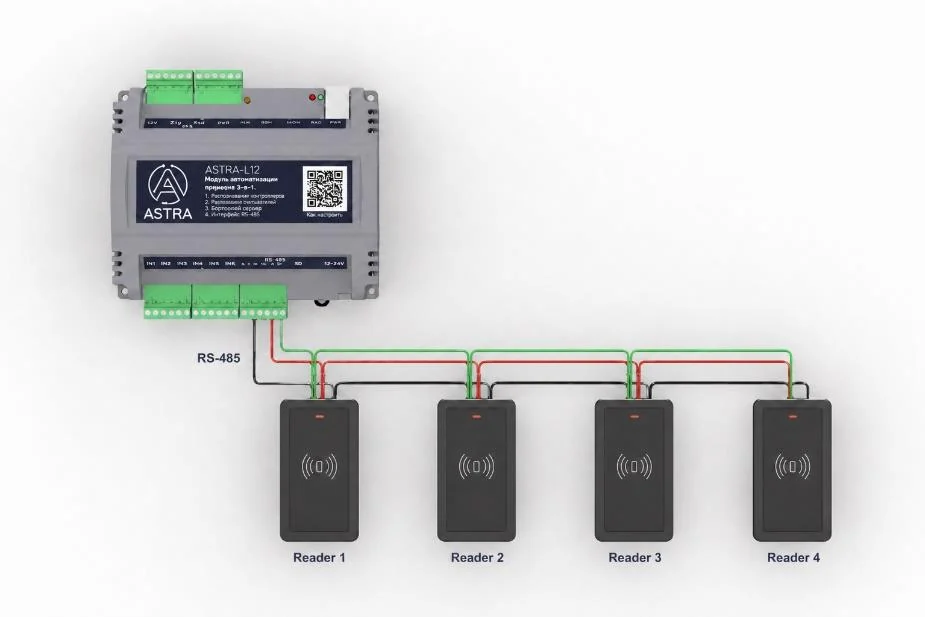

Подключение четырёх считывателей к ASTRA-L12 по RS-485

В связке с ASTRA-L12 — до 3 контроллеров ASTRA-A10 Контроллер управляет дополнительными шлагбаумами, воротами или рольставнями по команде модуля, обрабатывает индукционные петли и принимает сигналы от кнопок и GSM-модулей. Связь с модулем — по сети Ethernet, без длинных линий управления.

Дополнительные возможности ASTRA-L12

Работа в связке с контроллерами ASTRA-A10 (до 3 шт.) — дополнительные шлагбаумы, ворота, рольставни
Объединение нескольких проездов, автоматизированных модулем ASTRA-L12, в единую систему управления парковочным пространством — до 4 проездов
WEB-доступ через интернет
Интеграция с системами оповещения и управления эвакуацией при пожарной тревоге
Настройка тарификации нахождения машины на паркинге с возможностью задавать разовые и абонементные тарифы. Выгрузка отчётов по начислению
Интеграция со средствами оплаты — автоматическими кассами самообслуживания и мобильными приложениями, в том числе с приложением «Парковки России»*
Работа в режиме реверсивного проезда
Предоставление WEB-доступа в отдельные личные кабинеты арендаторам, клиентам, жителям*

* Дополнительный программный компонент.

Преимущества оборудования ASTRA

Электроника и программное обеспечение собственной разработки
Расширенная самодиагностика модулей с автоматическим перезапуском системы и передачей информации о сбоях
Усиленная защита электронных компонентов модуля от внешних помех
Техническая поддержка от отечественного производителя
Применение многолетнего опыта разработки, инсталляции и поддержки парковочного оборудования

Получить консультацию

Решения на базе ASTRA-L12

Самостоятельная регистрация пользователей, личные кабинеты, пропуска гостям, тарифы и отчёт для выставления счетов. Подключаются дополнительными программными модулями.

Бизнес-центрыАрендаторы сами регистрируются, ведут автомобили сотрудников и пропуска гостей; управляющая компания задаёт тарифы и выставляет счета по отчёту.Подробнее о решении

Жилые комплексы и посёлкиЖители сами добавляют свои номера и выписывают пропуска гостям, такси и курьерам; плата за машиноместо — по отчёту модуля.Подробнее о решении

Сравнение модулей ASTRA

ASTRA-L11 — для одного проезда или реверсивного проезда с двумя камерами. ASTRA-L12 — до 4 камер, интерфейс RS-485 и подключение средств оплаты.

Распознавание
	ASTRA-L11 Один проезд или реверсивный проезд с двумя камерами 69 900 ₽ Подробнее Заказать	ASTRA-L11pro Один проезд или реверсивный проезд с двумя камерами 86 000 ₽ Подробнее Заказать	ASTRA-L12 Несколько проездов, считыватели карт и оплата парковки 142 000 ₽ Заказать
Камеры (каналы распознавания)	до 2 IP-камер	до 2 IP-камер	до 4 IP-камер
Скорость распознавания, 1280×720	5 к/с	8 к/с	35–40 к/с
Процессор распознавания	4 ядра Cortex-A53, 1,5 ГГц	4 ядра Cortex-A55, 1,8 ГГц	8 ядер Cortex-A76/A55, до 2,4 ГГц
Активное охлаждение процессора	нет	нет	есть
Распознаваемые номера	РФ, иностранные с латиницей
Видеопоток	RTSP (H.264)	RTSP (H.264, H.265)	RTSP (H.264, H.265)
Подключение
Дискретные входы	6
Релейные выходы 220 В, 10 А	4
Интерфейс RS-485	нет	нет	есть
Ethernet	1 × 100 Мбит/с	1 × 1 Гбит/с	1 × 1 Гбит/с
USB	2.0 × 1	2.0 × 1	3.0 × 1
Контроллеры ASTRA-A10 в связке	1 шт.	1 шт.	до 3 шт.
Данные и оплата
Белый список	50 000 номеров
Хранение данных	SD-карта	Встроенная память eMMC	встроенная память eMMC
Объём хранимых данных	50 000 событий/кадров
Средства оплаты парковки	нет	нет	стойка ASTRA-P10, кассы ASTRA-P24 и P20, «Парковки России»
Интернет	не обязателен
Питание и эксплуатация
Питание	12–24 В
Температура эксплуатации	−20…+60 °C	−20…+60 °C	0…+50 °C
Размеры, Ш×В×Г	175 × 140 × 58 мм
Крепление	DIN-рейка, болты

Технические характеристики ASTRA-L12

Наименование модели оборудования: ASTRA-L12
Архитектура процессора подсистемы распознавания номеров ГРЗ: ARM quad-core Cortex-A76 (2.4 GHz) + quad-core Cortex-A55 (1.8 GHz), 64-bit
Архитектура процессора контроллера управления проездом: ARM Cortex-M3 MCU, 64 Kbytes of Flash memory, 32-bit, 72 MHz
Скорость распознавания номеров ГРЗ при разрешении 1280×720: 35–40 к/с (в зависимости от количества обрабатываемых потоков)
Активное охлаждение процессора подсистемы распознавания номеров ГРЗ: Да
Максимальное количество каналов распознавания: 4 шт.

Дискретные входы: 6 шт.
Релейные выходы с коммутацией нагрузки 220V, 10A: 4 шт.
Типы выходных сигналов управления стрелой шлагбаума: Импульсный дискретный сигнал, постоянный дискретный сигнал
Типы входных сигналов о положении стрелы шлагбаума: Постоянный дискретный сигнал
Типы входных сигналов внешнего управления: Импульсный дискретный сигнал, постоянный дискретный сигнал

Порты Ethernet: 1 шт. (100/1000 Mbit)
Порты USB: 1 шт. (USB 3.0)
Хранение данных: Встроенная память eMMC
Объём хранимых данных: 50 000 событий проезда с кадрами
Обновление ПО: Автоматически при наличии доступа к сети Интернет, вручную через WEB-интерфейс администратора
Интерфейс RS-485: 1 шт.
Интерфейс TTL: 1 шт.

Распознавание автономеров: Российские номера, иностранные номера с латиницей
Поддерживаемые протоколы видеопотока: RTSP (H.264, H.265)

Питание модуля: 12V-24V (блок питания поставляется отдельно)
Тип размещения: В защищенном от осадков месте с минимальным регулированием температурных условий с естественной или принудительной вентиляцией
Температурный диапазон при хранении: -20..+70 ⁰C
Температурный диапазон эксплуатации: 0..+50 ⁰C
Способ крепления: На DIN-рейку, болтовое
Размеры, ШxВхГ: 175 x 140 x 58 мм
