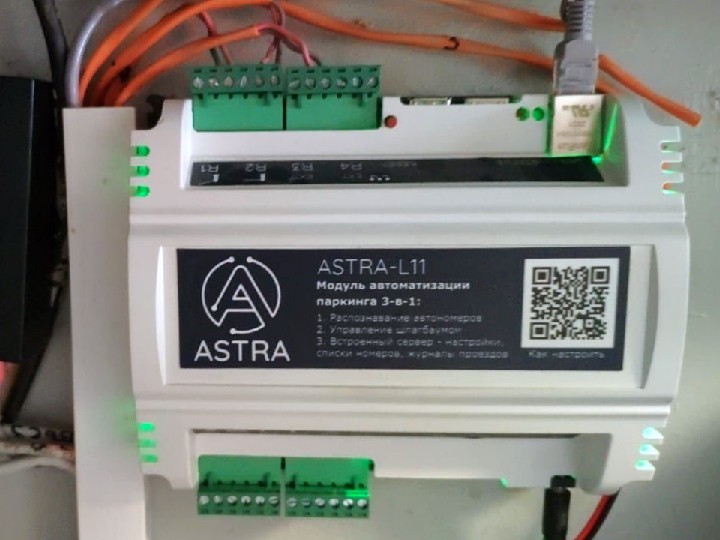

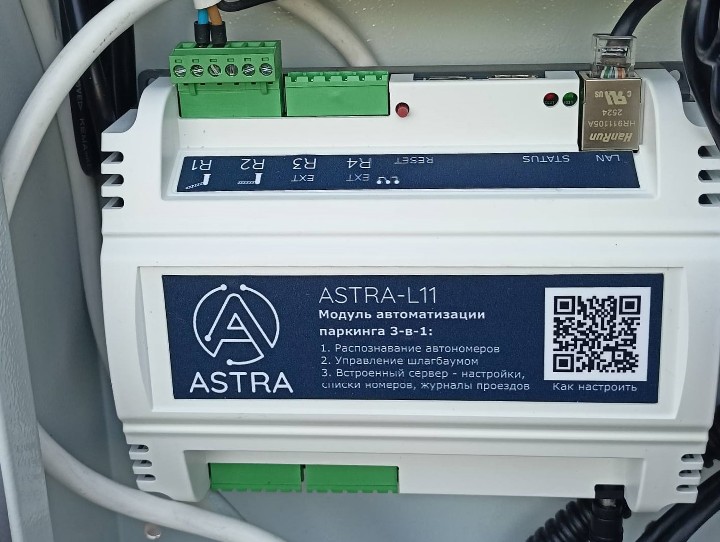

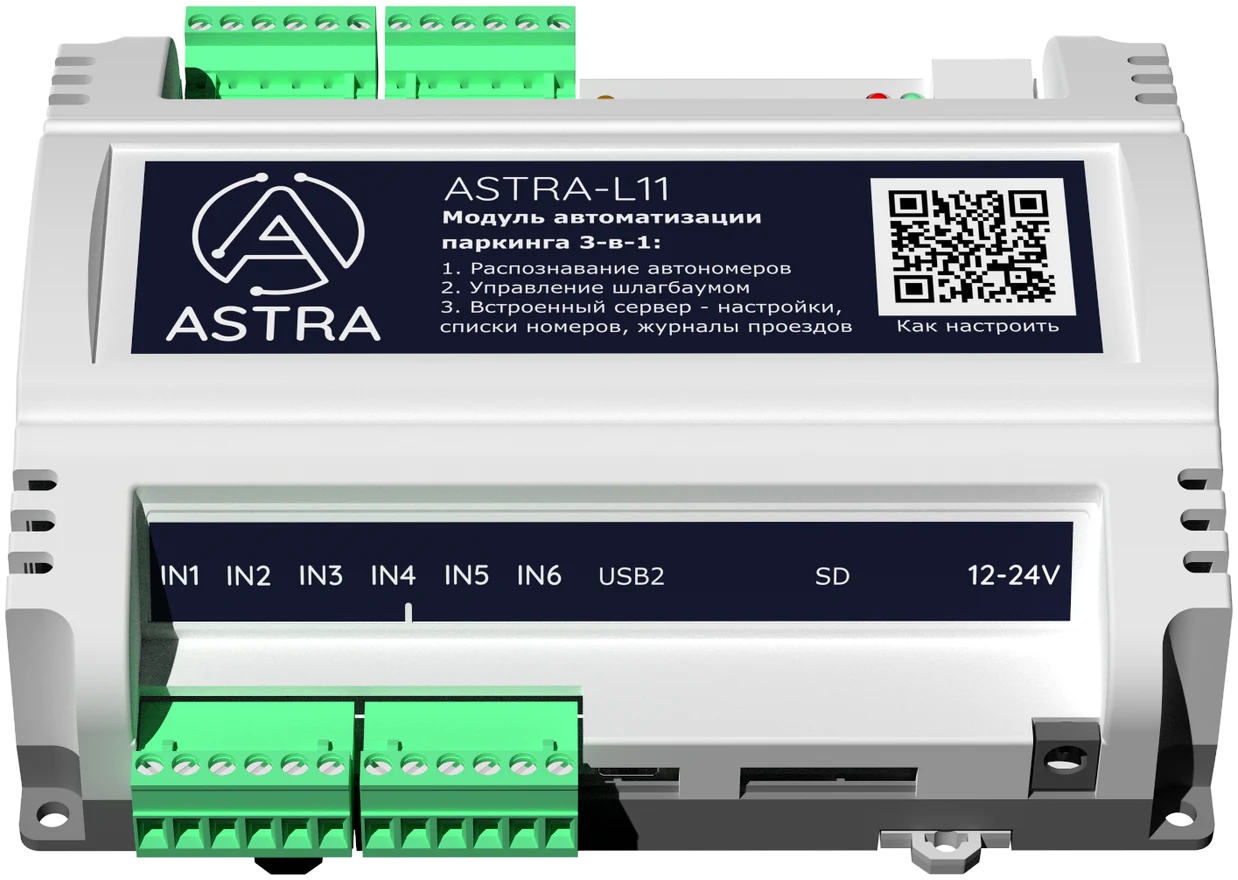

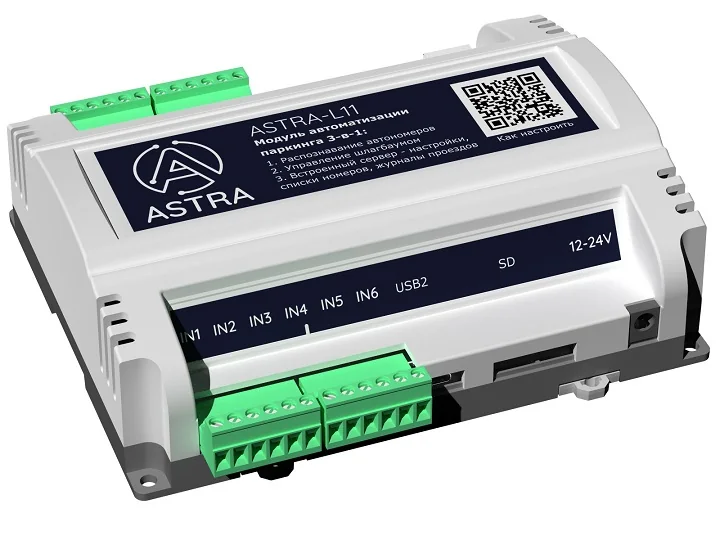

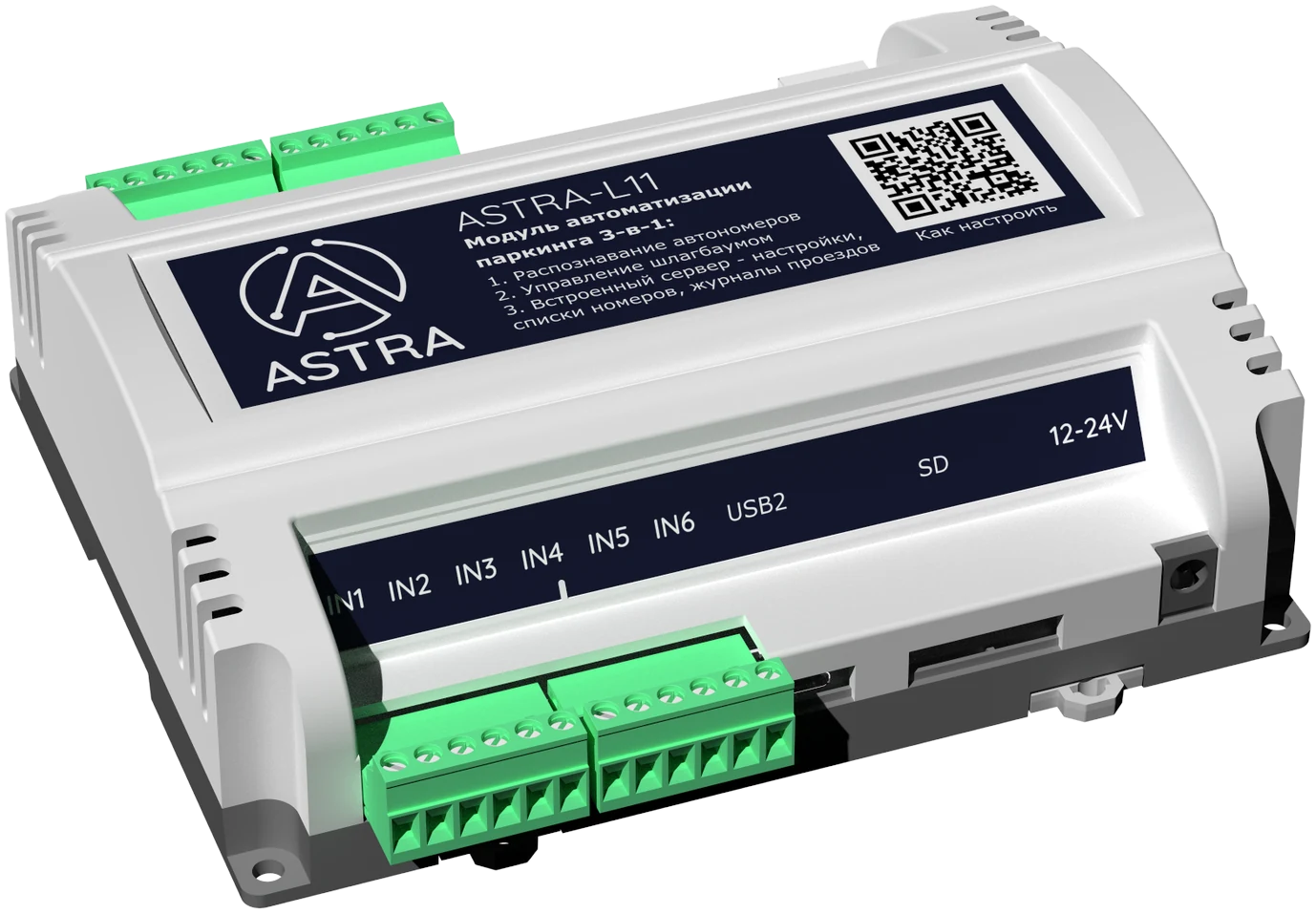

Модуль распознавания номеров ASTRA-L11
Распознаёт номер автомобиля, управляет шлагбаумом и хранит белые списки, журналы проездов и кадры с номерами в себе. Работает полностью автономно: без серверов, облачных сервисов и интернета.
69 900 ₽
Получить предложениеСтоимость указана без НДС. Возможна закупка как без НДС (УСН), так и с НДС (у дилеров).
- Камеры
- до 2 IP-камер
- Процессор
- 4 ядра Cortex-A53, 1,5 ГГц
- Входы / реле
- 6 / 4
- Видеопоток
- RTSP (H.264)
- Кадров в секунду
- 5
- Хранение данных
- SD-карта
- Эксплуатация
- −20…+60 °C
Система распознавания номеров

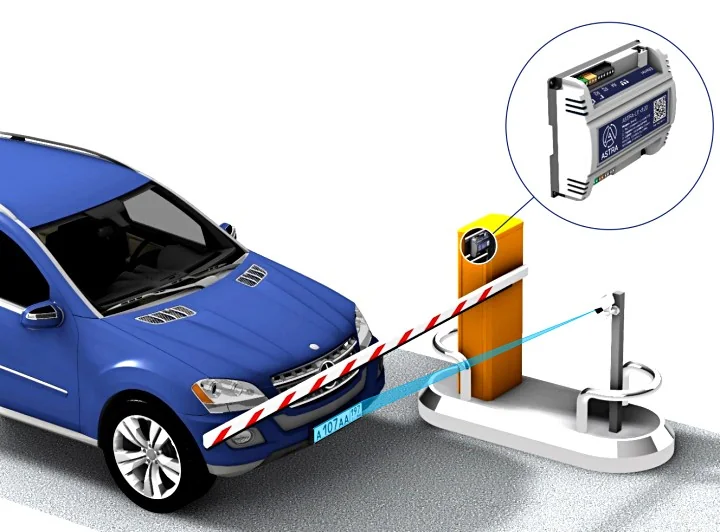

Модуль ASTRA-L11 позволяет автоматизировать паркинг с минимальными затратами и в минимальные сроки.
Всё необходимое в одном устройстве
- Распознавание номера автомобиля, пропуск автомобиля по «белому» списку номеров или пропуск разового посетителя
- Управление шлагбаумом или иным устройством, обработка информации от концевых датчиков, контроллера индукционных петель или иных датчиков положения автомобиля
- Встроенный сервер, обеспечивающий обработку и хранение информации, а также личный кабинет — настройки, управление списками номеров автомобилей, просмотр журналов проезда через WEB-доступ
Полностью автономная работа
Модуль ASTRA-L11 работает полностью автономно, без использования серверов, облачных сервисов и интернета. Все данные — белые списки, карточки посетителей, журналы проездов и кадры с распознанными номерами — хранятся в самом модуле. Какого-либо обслуживания, ежемесячных оплат и тому подобного не требуется.
Универсальность
К модулю ASTRA-L11 может быть подключено различное исполнительное оборудование.
Шлагбаумы
Распашные и откатные ворота
Рольставни
Болларды

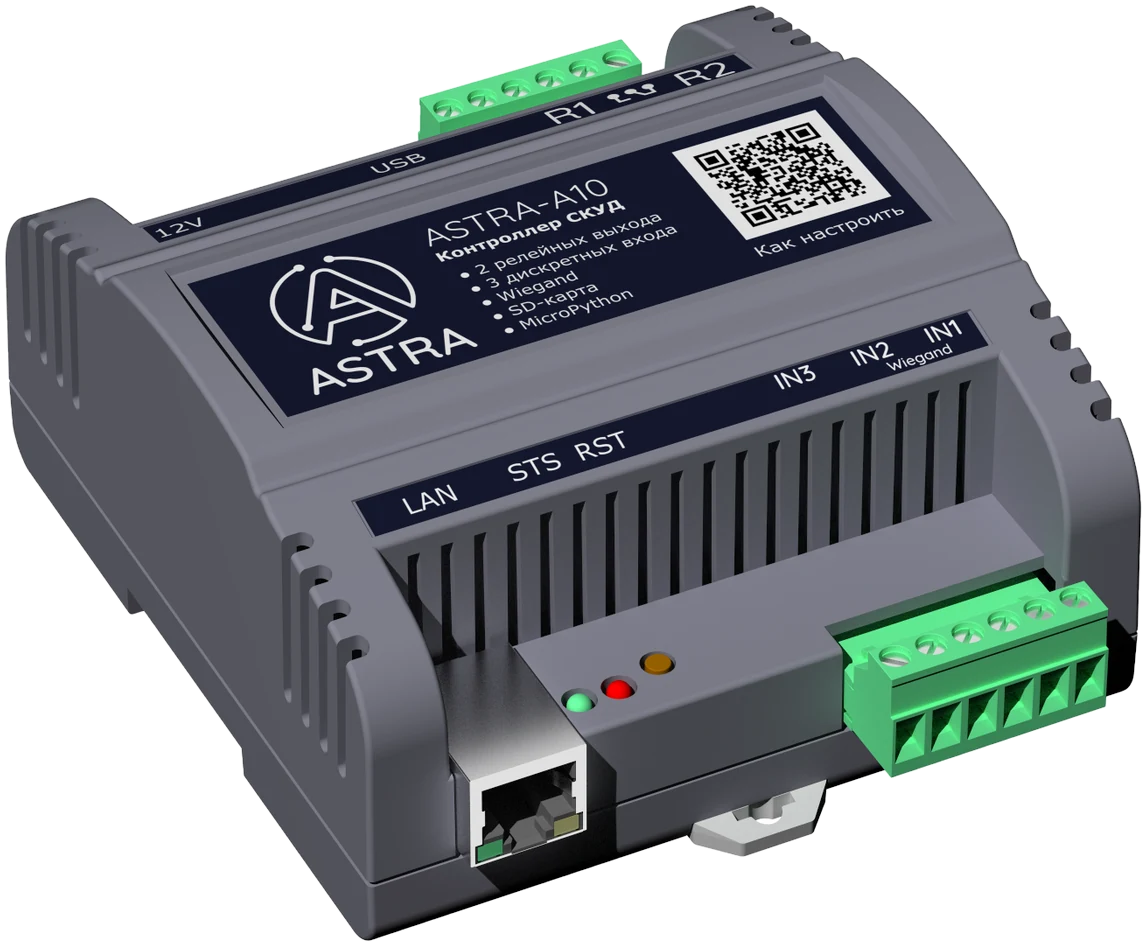

В связке с ASTRA-L11 — 1 контроллер ASTRA-A10
Контроллер управляет вторым шлагбаумом, воротами или рольставнями по команде модуля, обрабатывает индукционные петли и принимает сигналы от кнопок и GSM-модулей. Связь с модулем — по сети Ethernet, без длинных линий управления.
Цены на комплекты
Стоимость указана без НДС. Возможна закупка как без НДС (УСН), так и с НДС (у дилеров).
Только модуль управления
Камеры и сетевое оборудование у вас уже есть.
Модуль управления и 1 камера
Подойдёт для автоматизации одного проезда в одну сторону.
Модуль управления, 2 камеры и сетевой концентратор
Подойдёт для автоматизации одного проезда в обе стороны (реверсивный проезд).
Модуль управления, контроллер ASTRA-A10, 2 камеры и сетевой концентратор
Подойдёт для автоматизации двух проездов (въезд + выезд).
Документация на модуль ASTRA-L11
Инструкции по настройке и эксплуатации, описание API, типовые проекты в PDF и AutoCAD, декларация о соответствии.

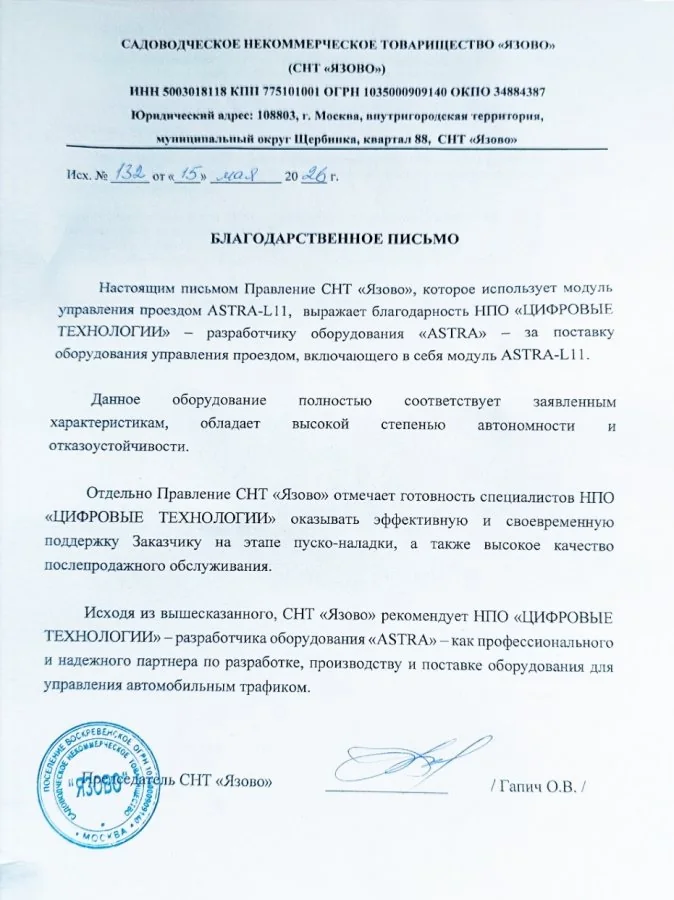

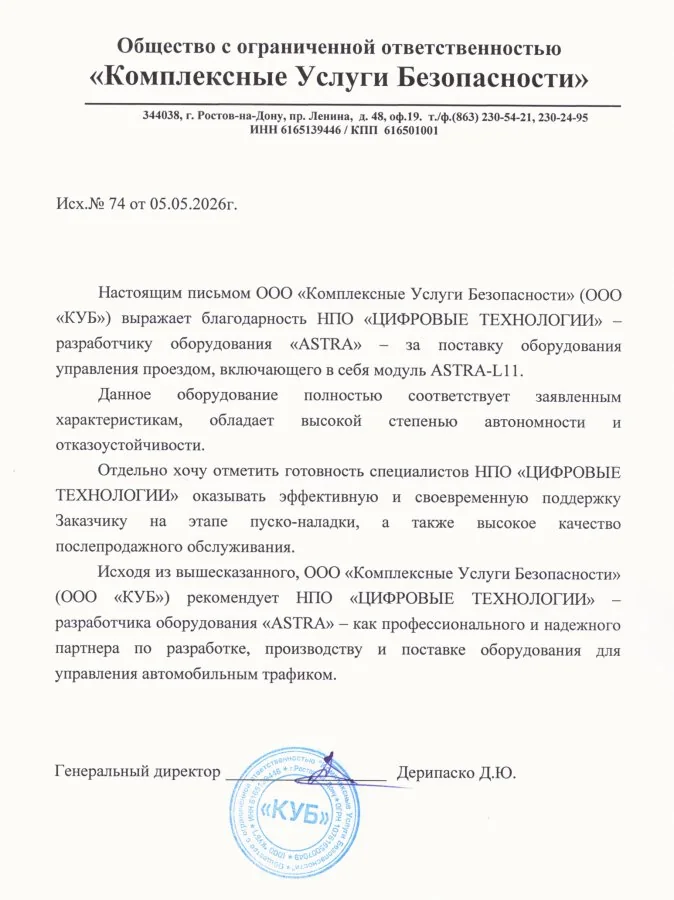

Рекомендации

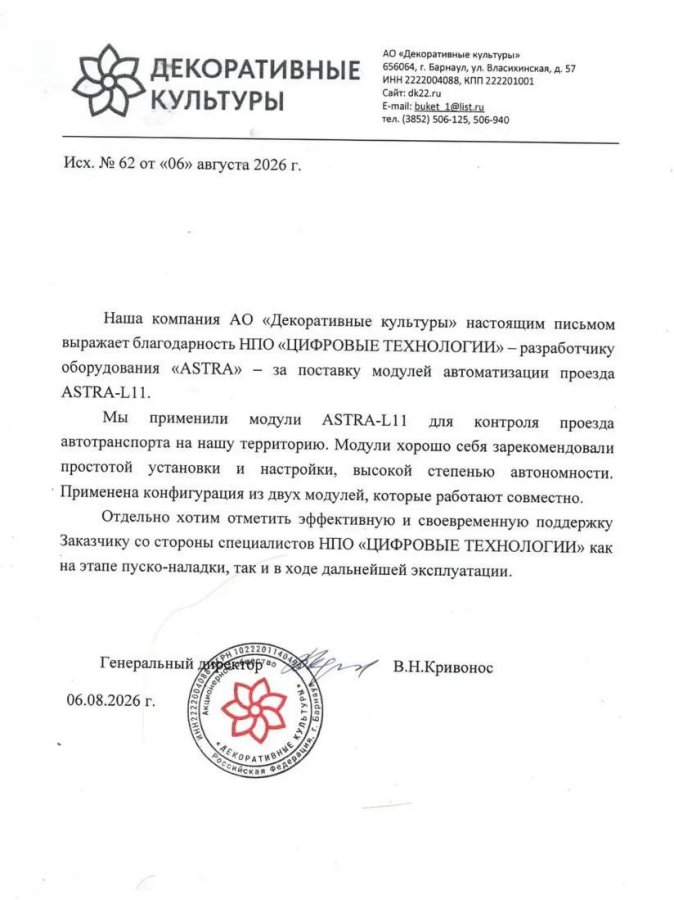

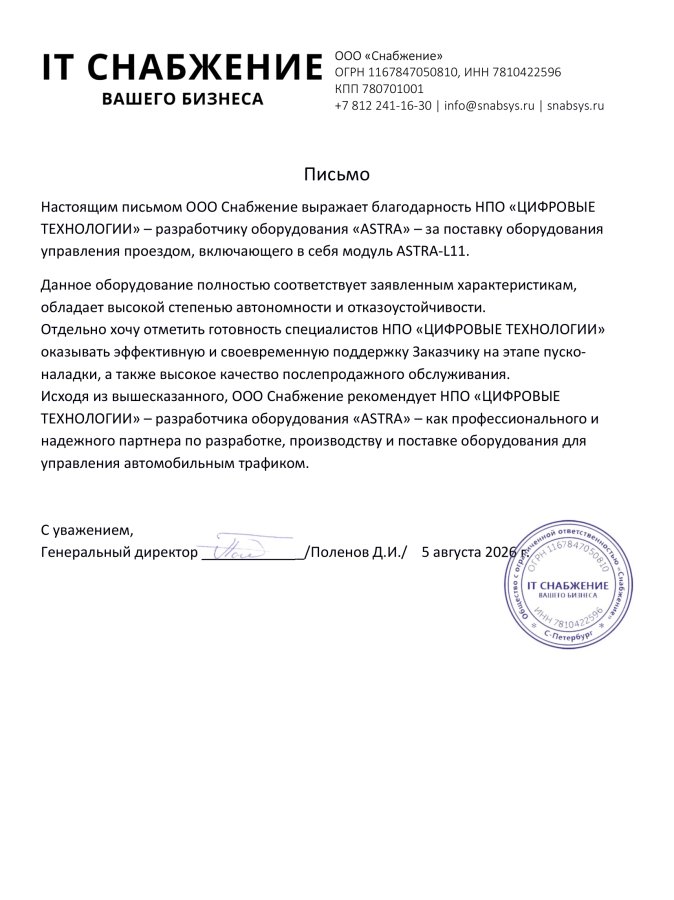

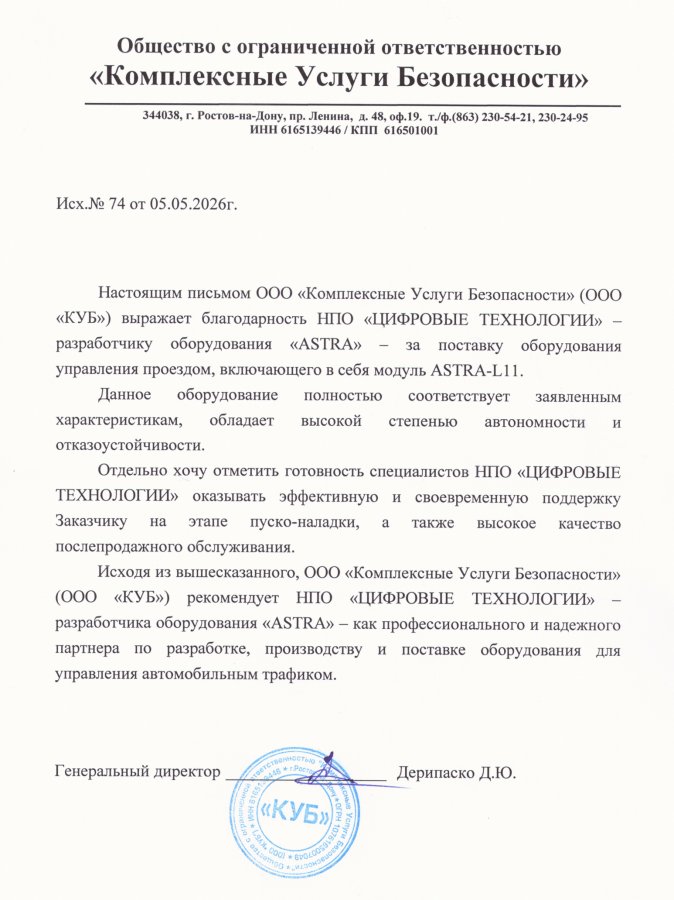

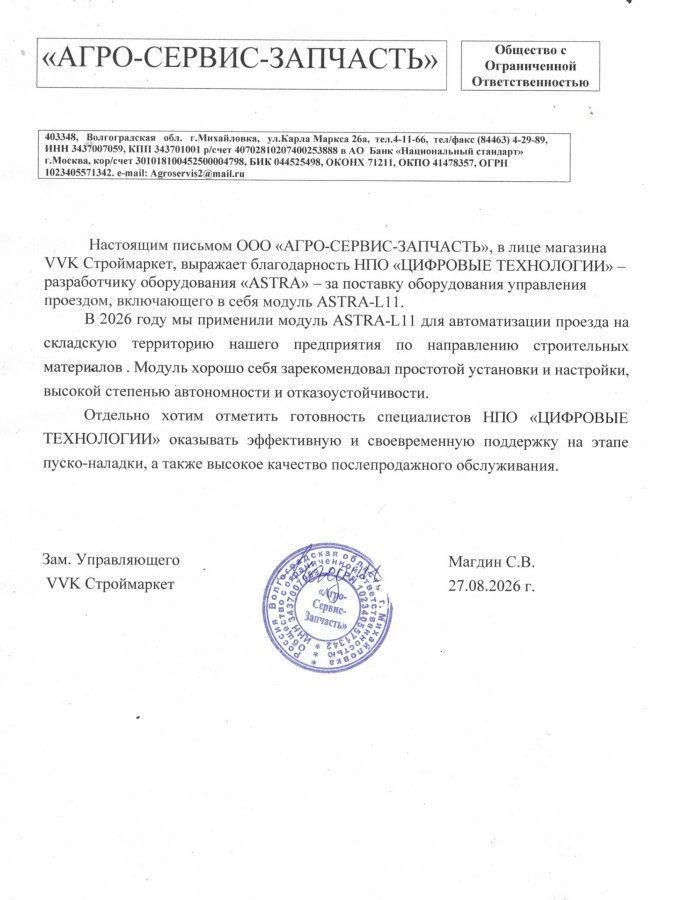

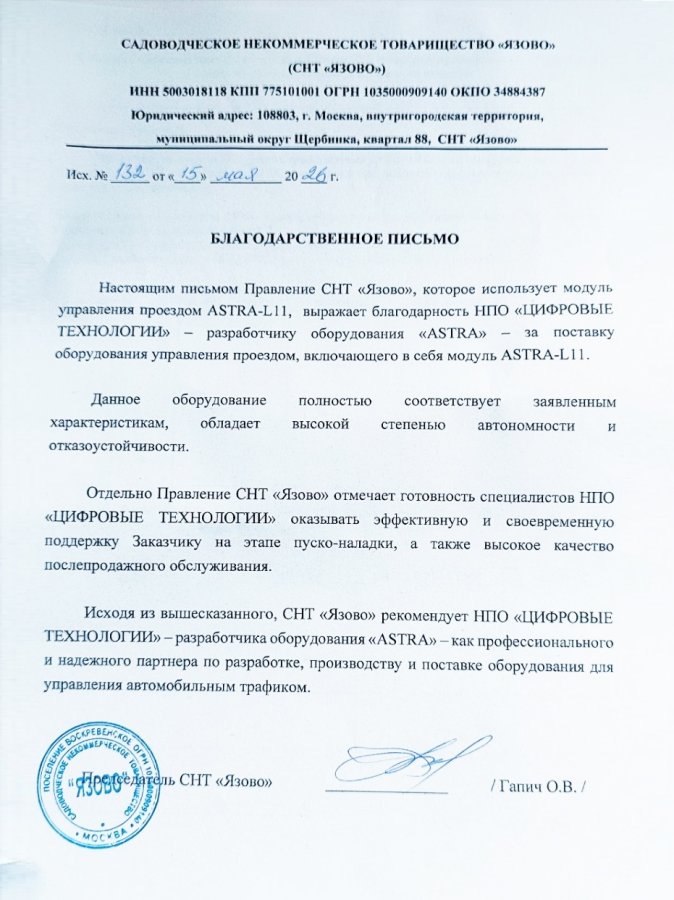

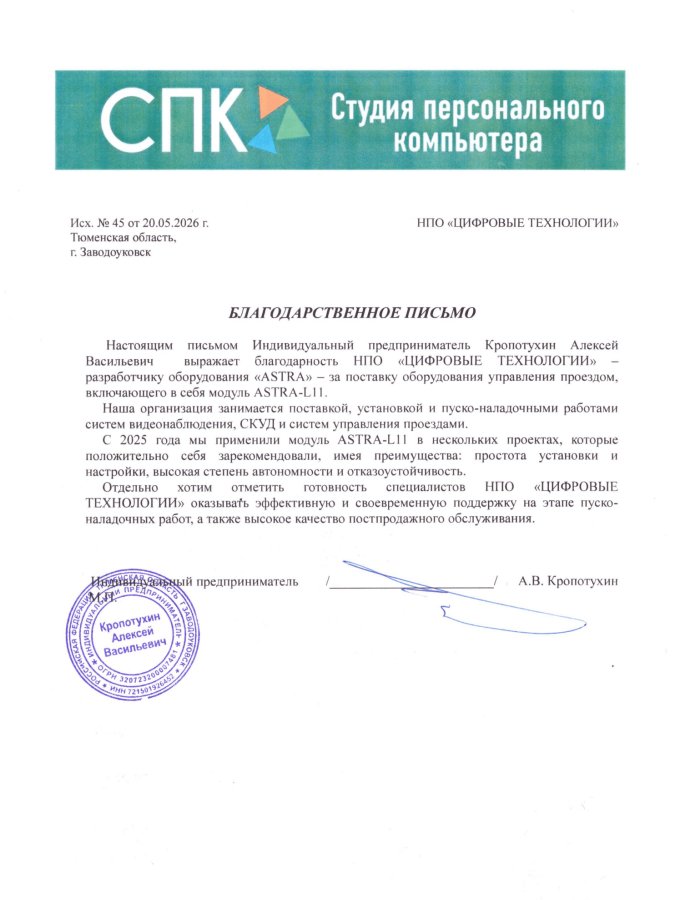

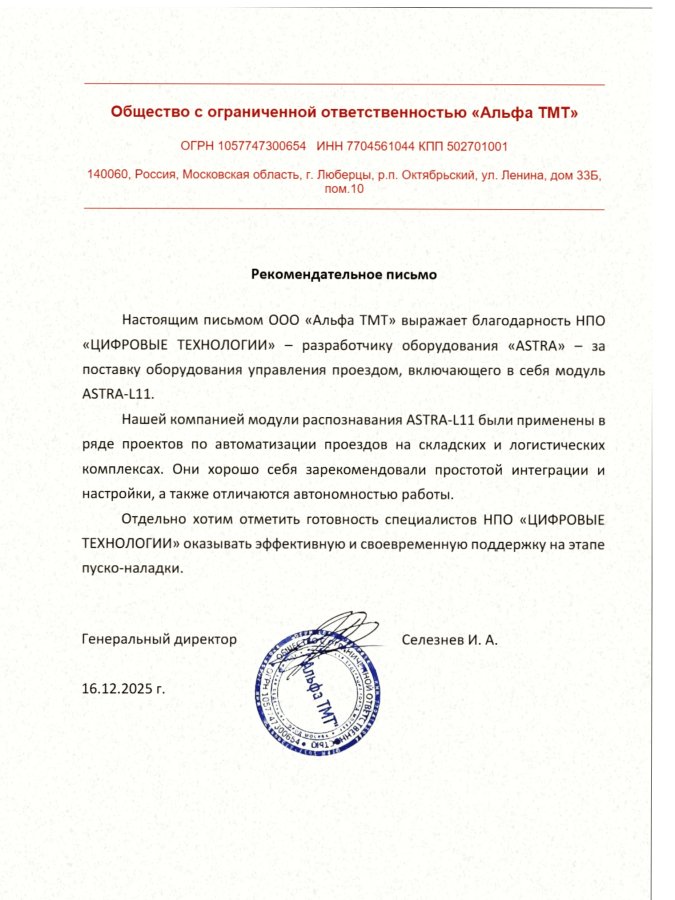

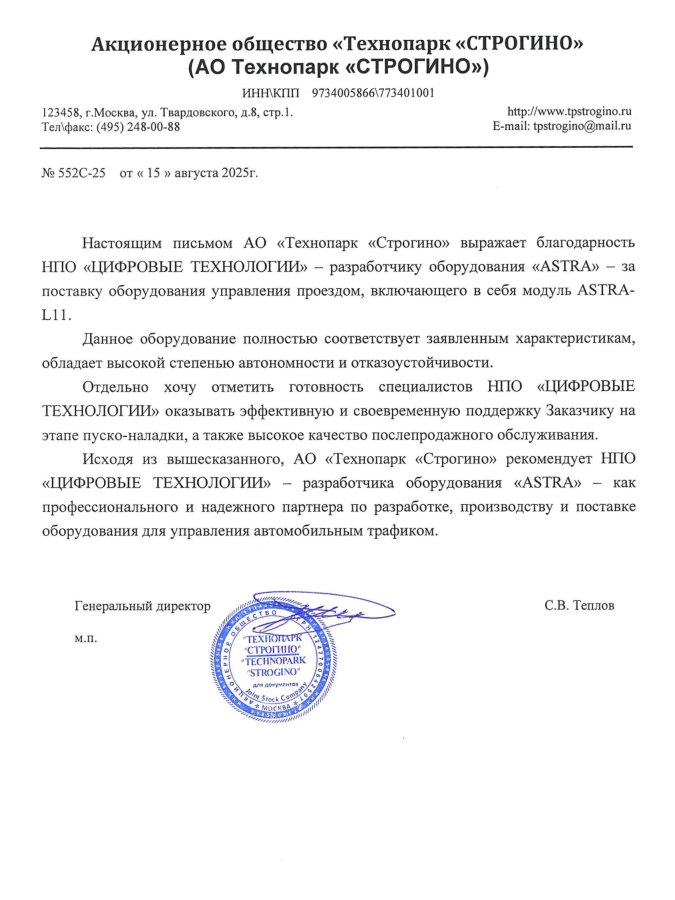

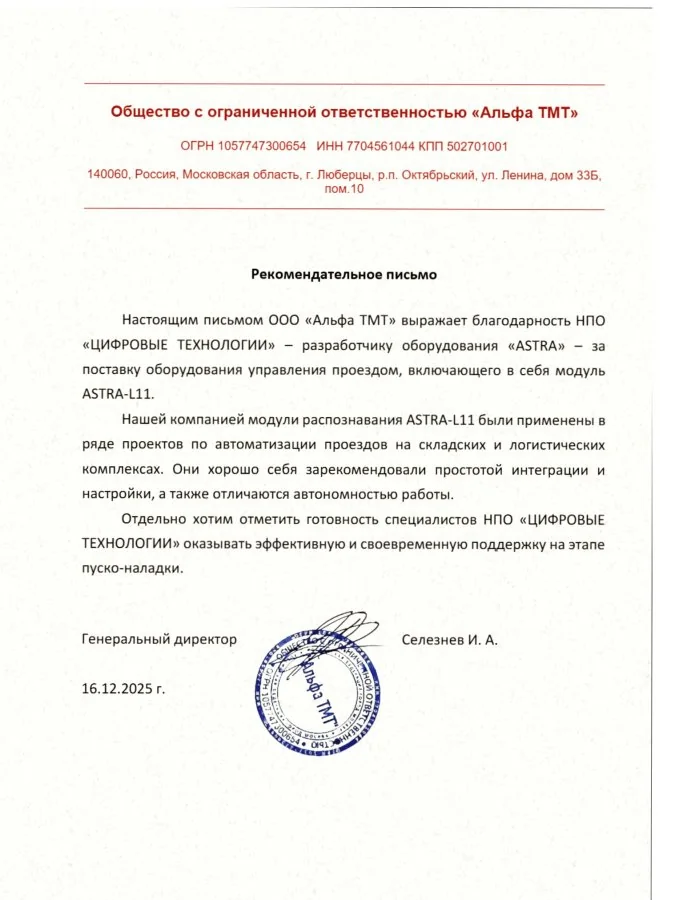

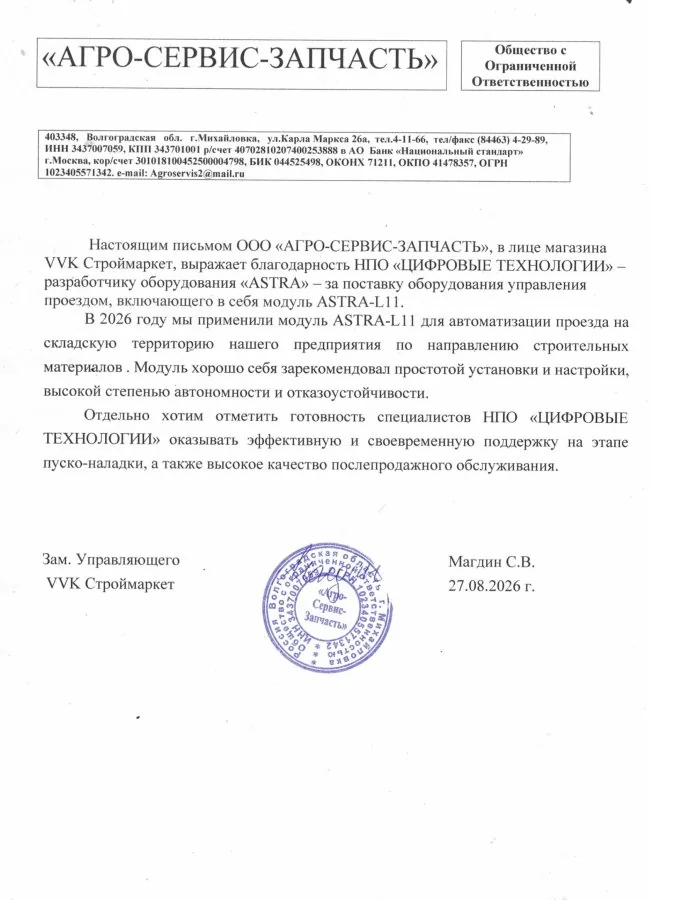

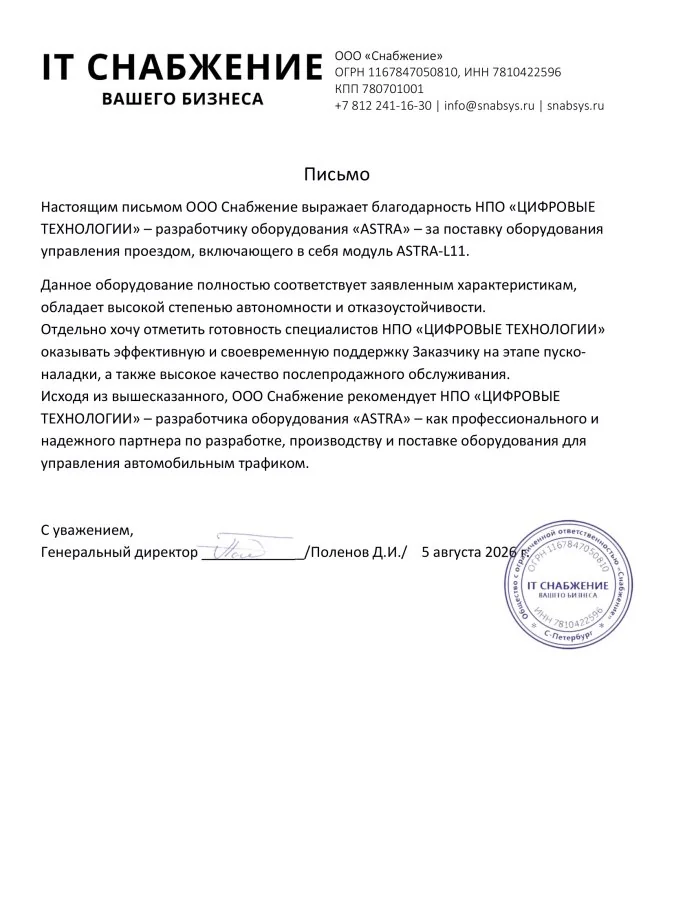

Письма заказчиков, которые автоматизировали проезды модулем ASTRA-L11.
География клиентов ASTRA
56 городов, где работает оборудование ASTRA.
Распознавание всех типов номеров РФ и стран ближнего зарубежья
Российские номера всех типов, номера Беларуси, Азербайджана, Армении, Грузии, Казахстана, Кыргызстана, Латвии, Литвы, Молдовы, Таджикистана, Туркменистана, Эстонии, Узбекистана и стран ЕС.
Модуль ASTRA-L11 обеспечивает
- Автоматизацию паркингов различного типа. Это могут быть офисные центры, жилые комплексы, коттеджные посёлки, гаражные кооперативы, где требуется пропуск автомобилей по «белым» спискам. Также это могут быть торговые центры, перехватывающие парковки, спортивные и другие объекты, которыми пользуются разовые посетители. Для таких объектов, где требуется расширенная функциональность, предусмотрены дополнительные программные компоненты ASTRA
- Применение как в новых проектах автоматизации паркингов, так и модернизацию ранее установленного оборудования
- Высокую эффективность работы единого модуля, отсутствие необходимости интегрировать модули разных производителей в одну систему
Решения для бизнес-центров и жилых комплексов
Самостоятельная регистрация арендаторов и жителей, личные кабинеты, пропуска гостям, тарифы и отчёт для выставления счетов работают на модуле ASTRA-L12 с дополнительными программными модулями. ASTRA-L11 подходит, когда проезд один, а списки номеров ведёт администратор.
Бизнес-центрыАрендаторы сами регистрируются, ведут автомобили сотрудников и пропуска гостей; управляющая компания задаёт тарифы и выставляет счета по отчёту.Подробнее о решении
Жилые комплексы и посёлкиЖители сами добавляют свои номера и выписывают пропуска гостям, такси и курьерам; плата за машиноместо — по отчёту модуля.Подробнее о решении

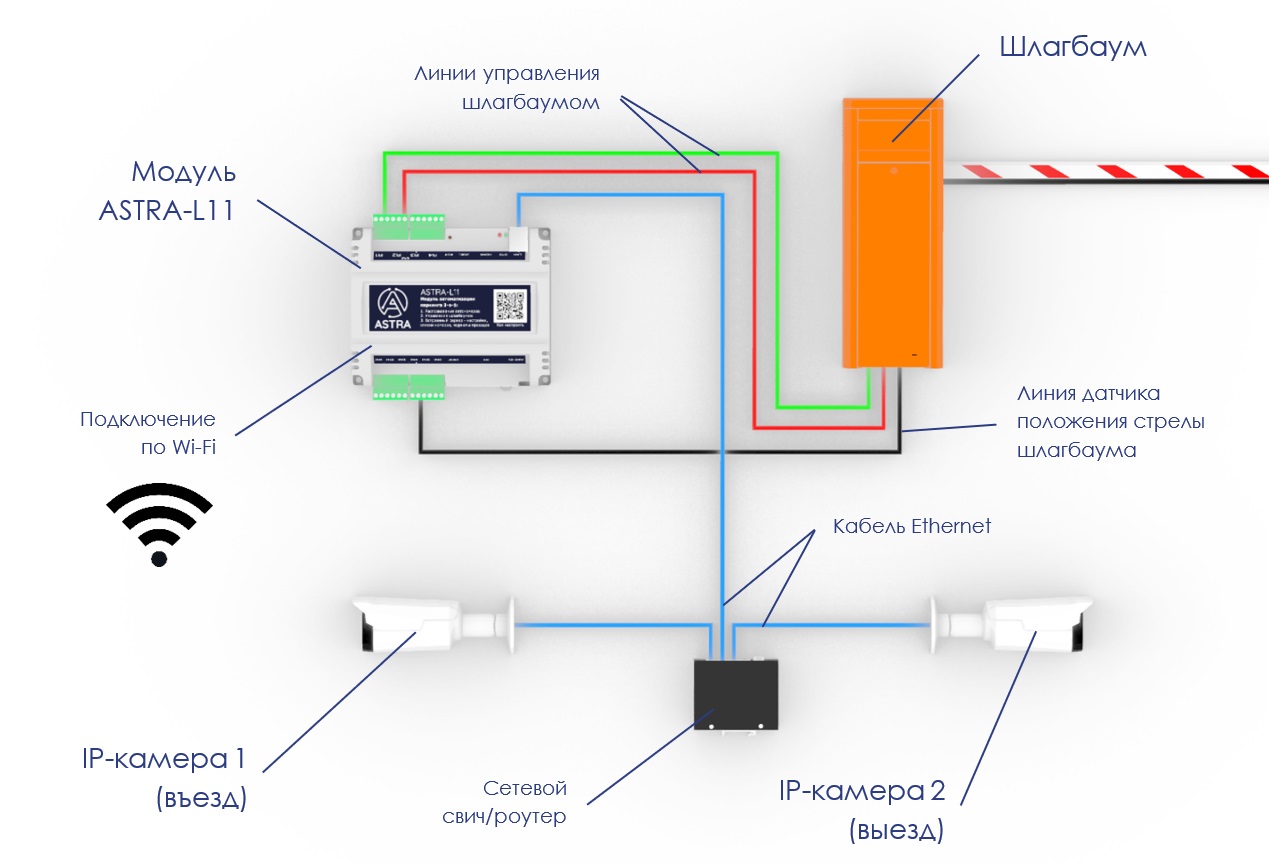

Типовая схема подключения ASTRA-L11 для реверсивного проезда
Модуль ASTRA-L11 также поддерживает другие схемы подключения — для одностороннего проезда, с контроллером индукционных петель, с подключением считывателей дополнительных идентификаторов и т. д.

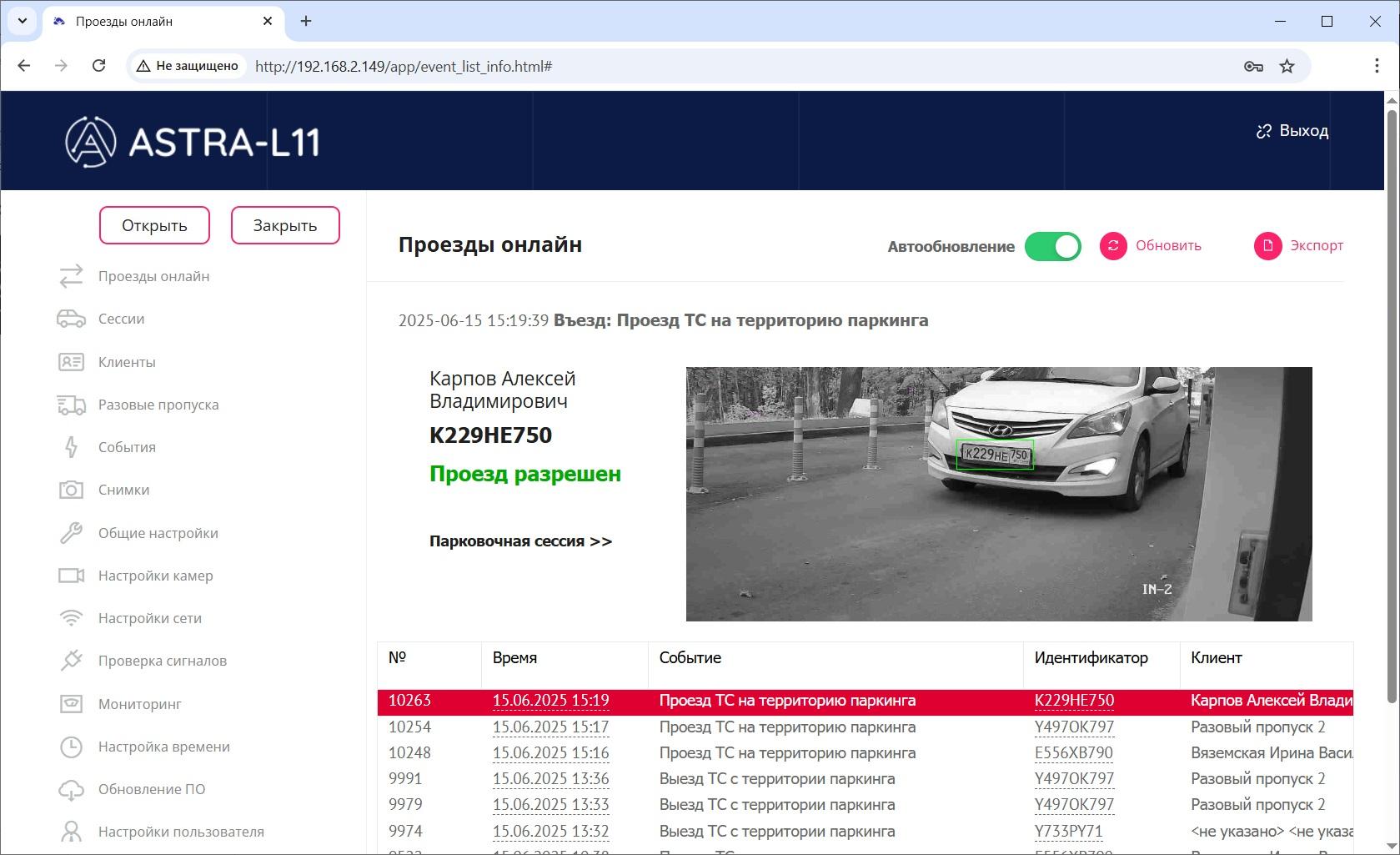

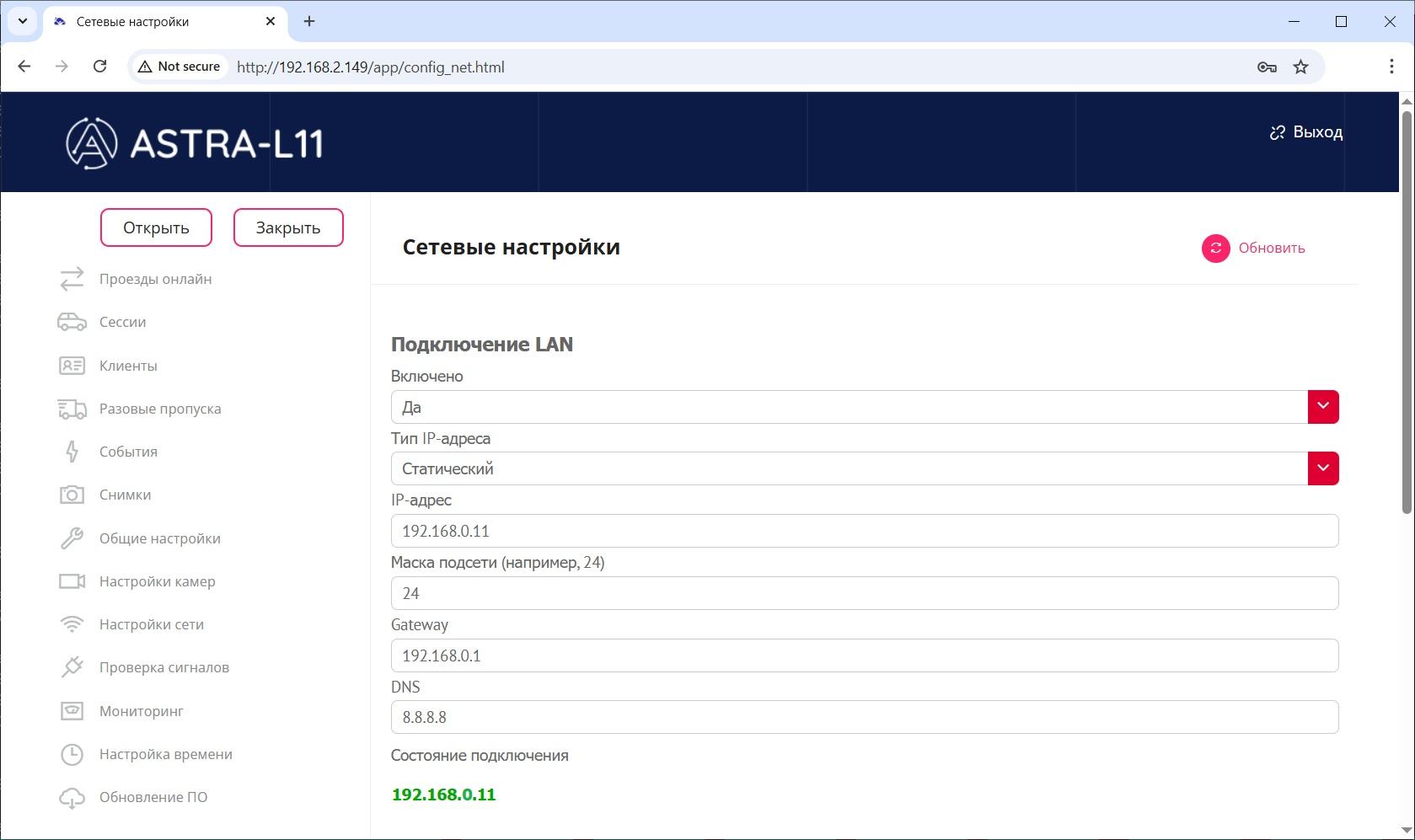

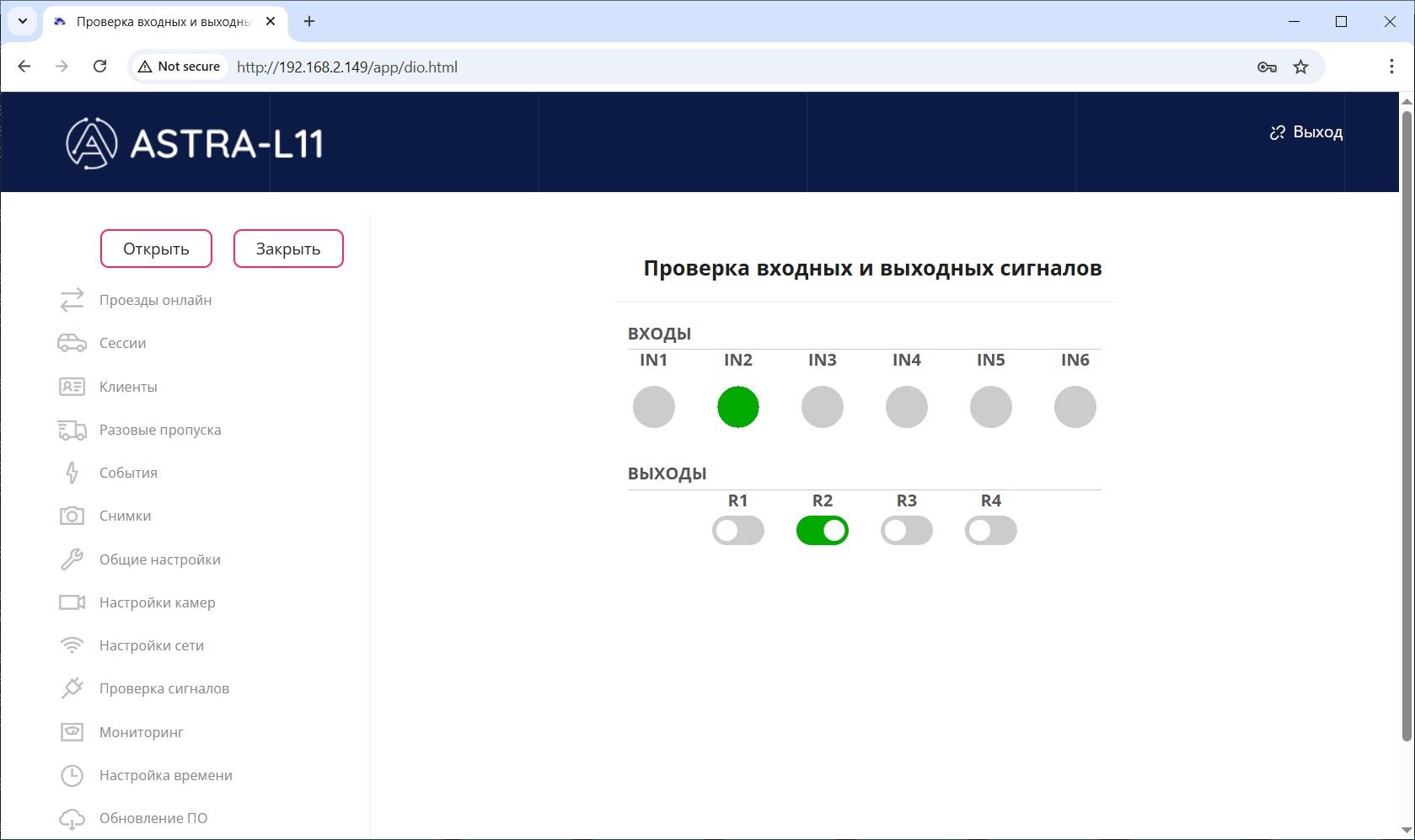

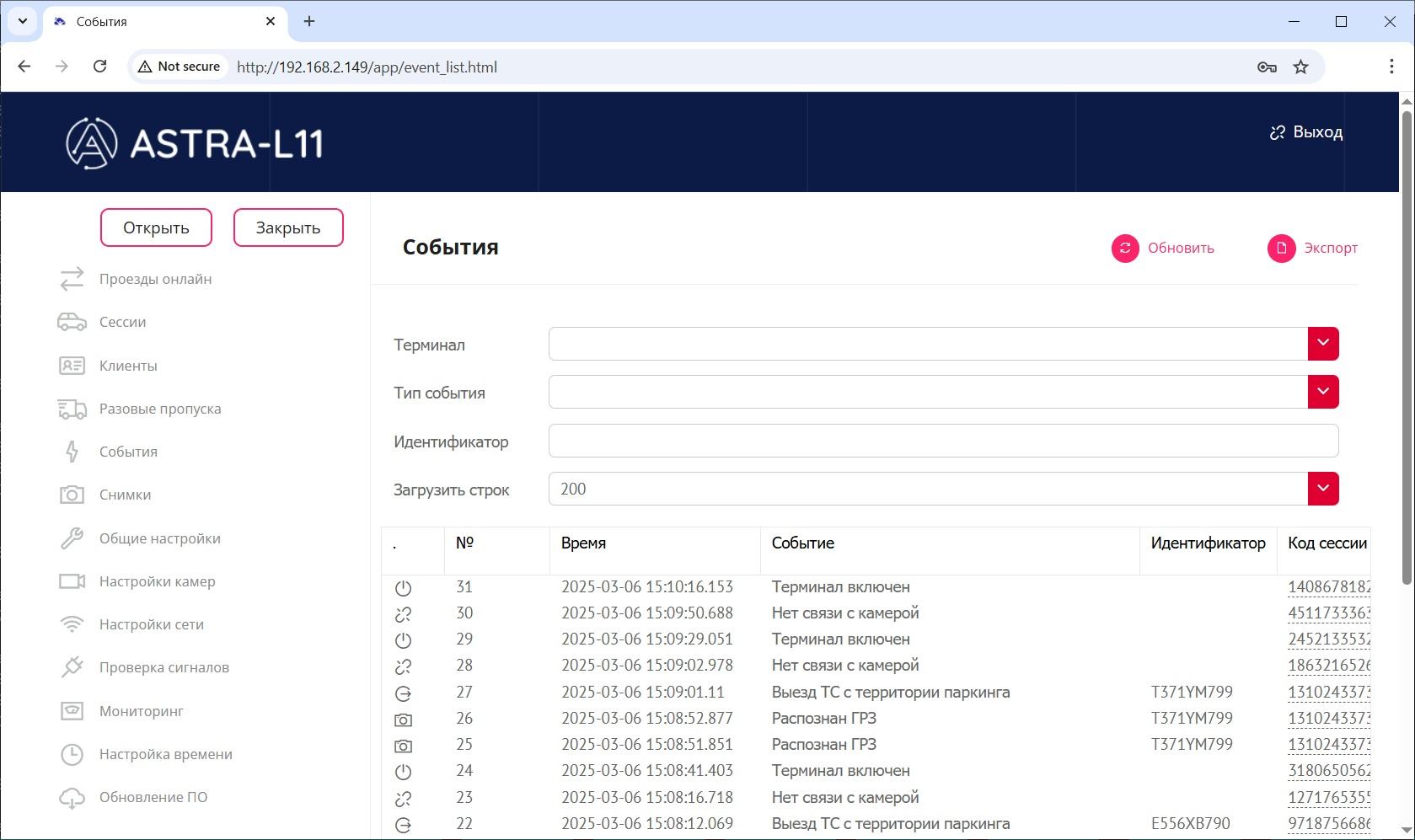

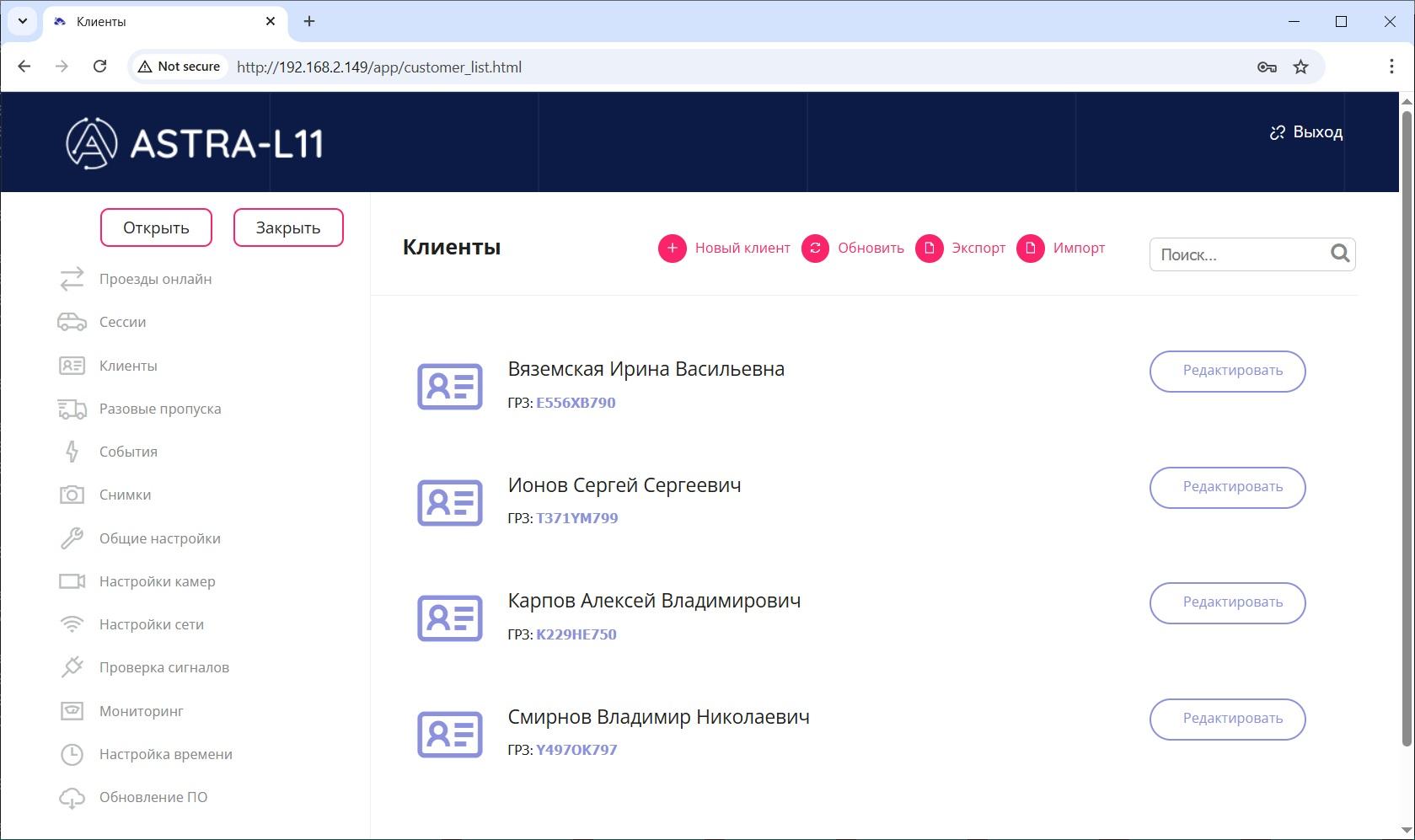

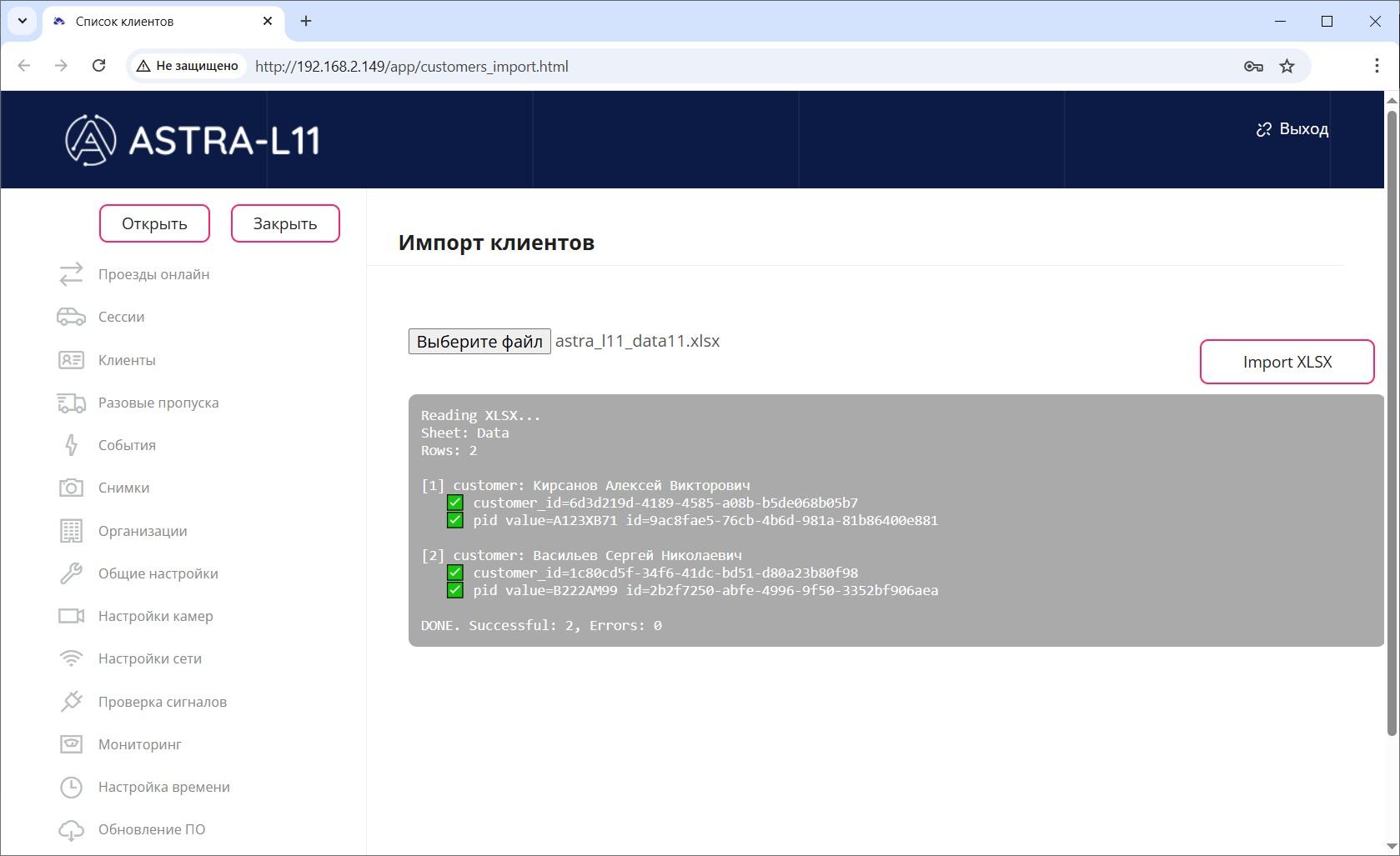

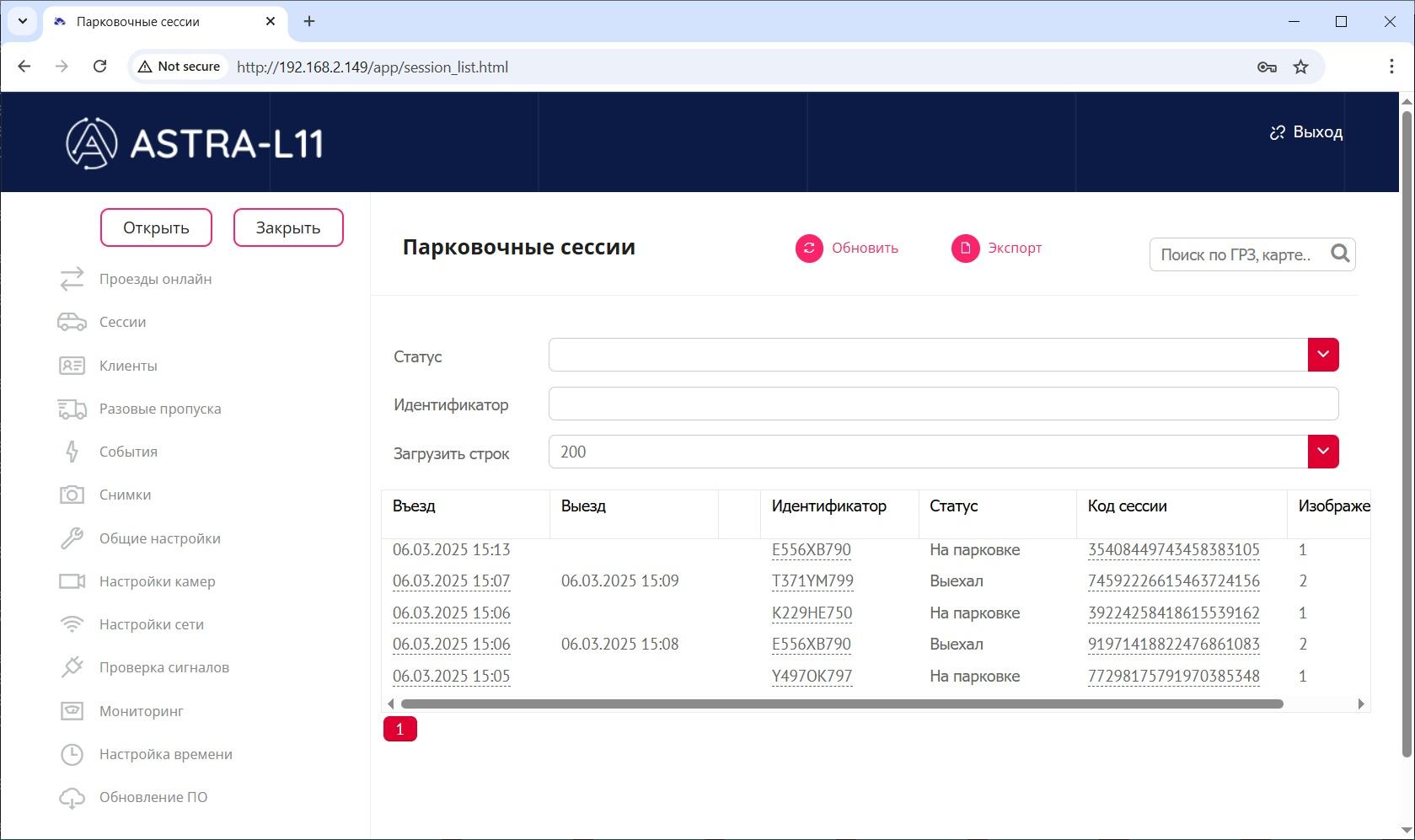

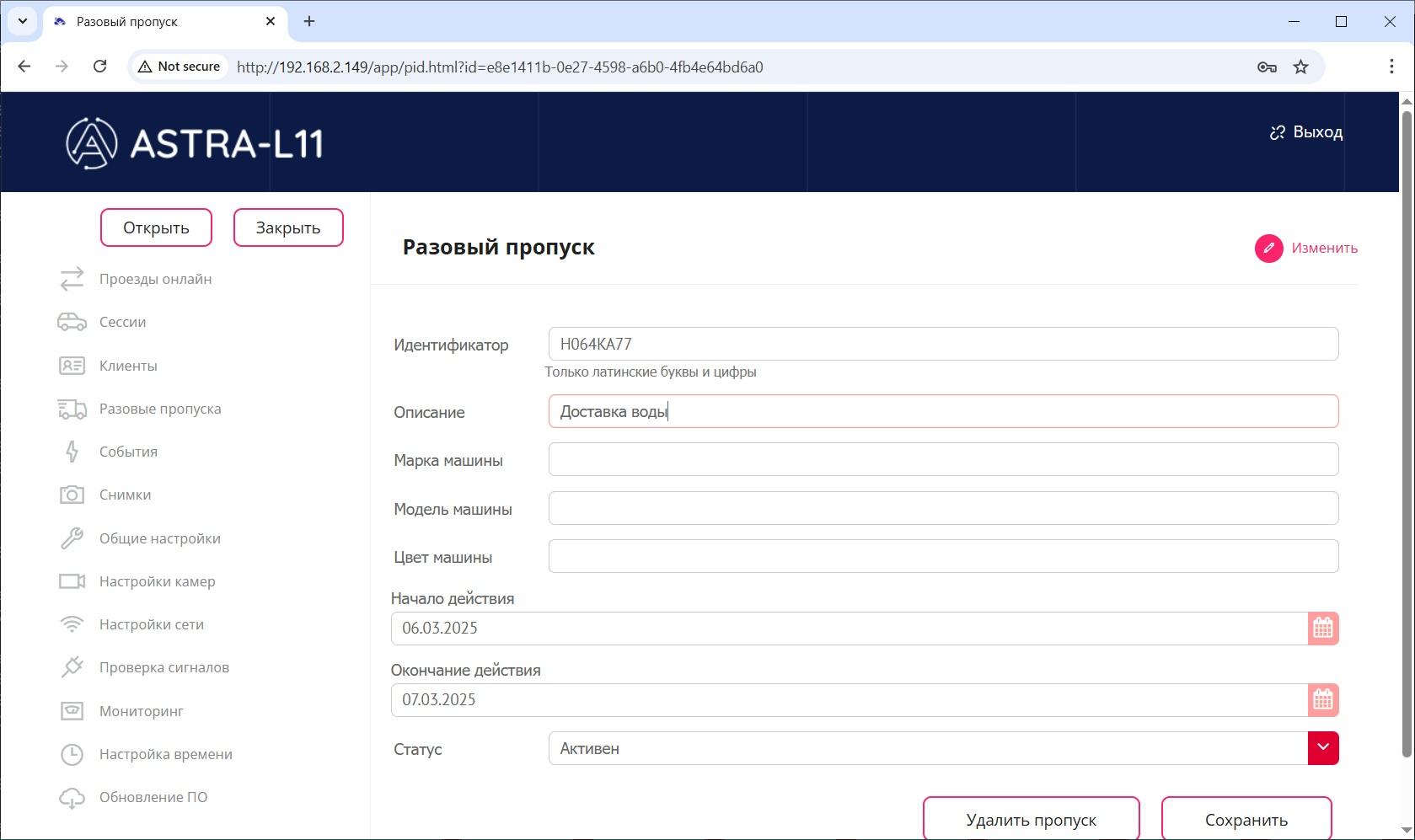

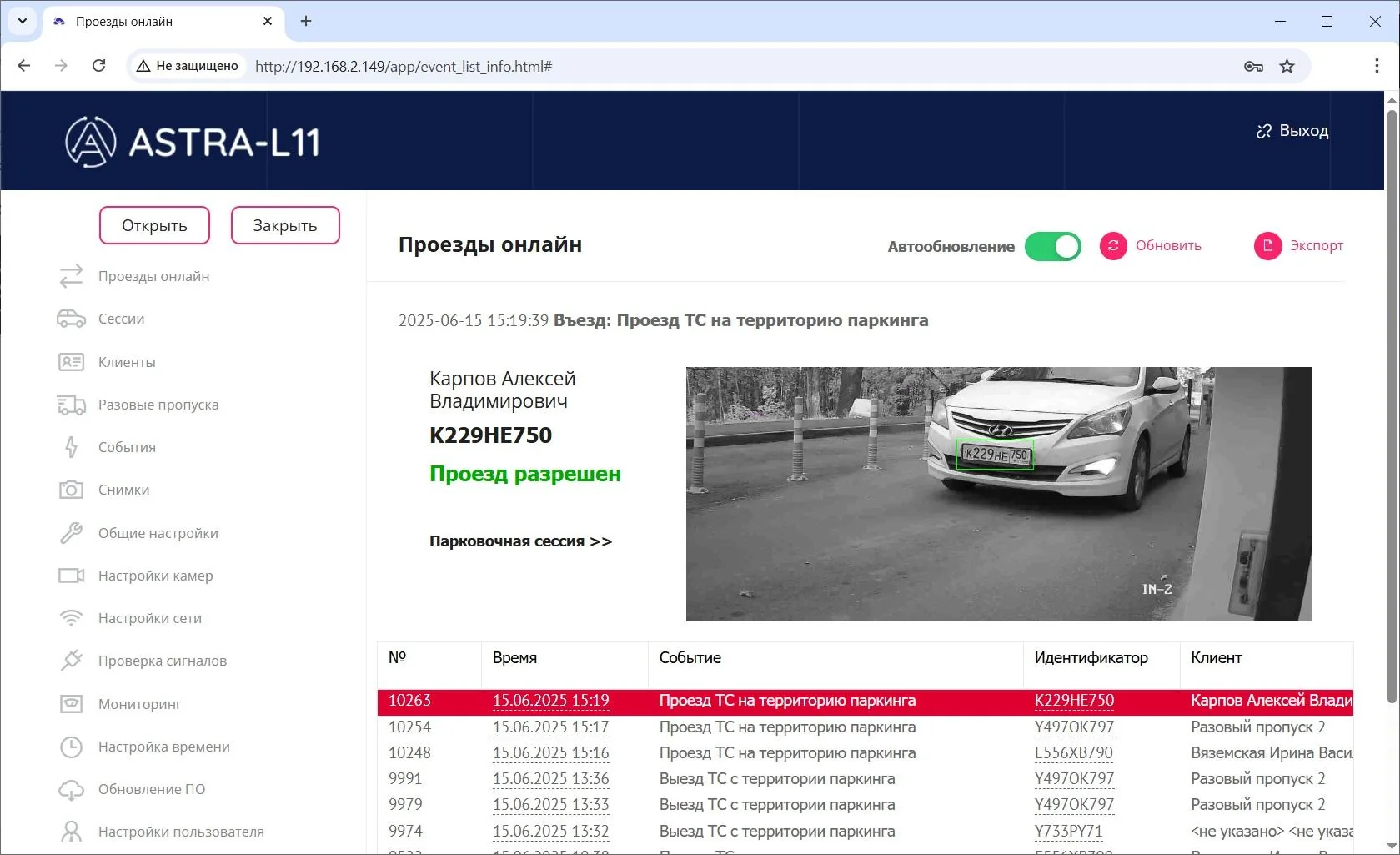

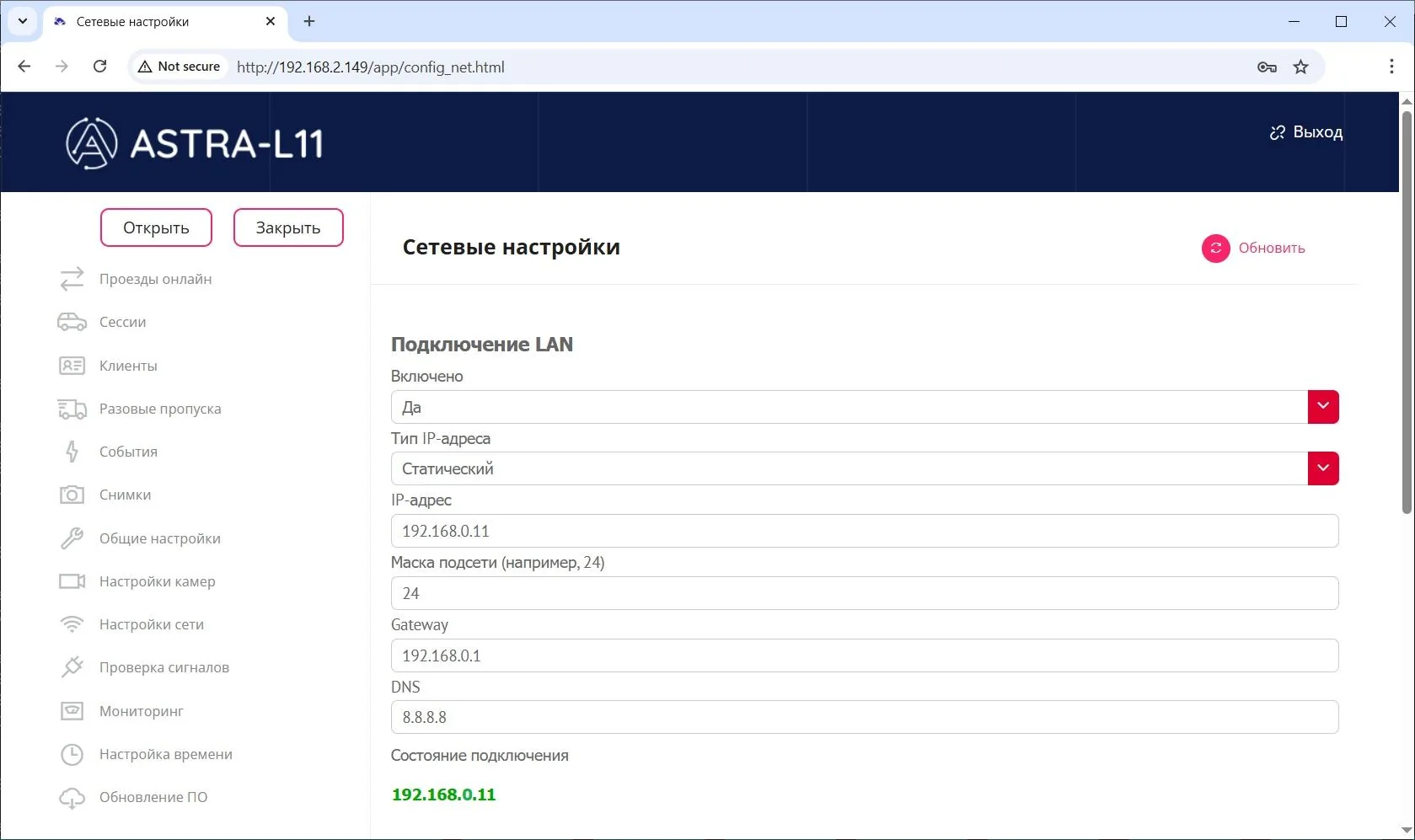

Панель администратора модуля ASTRA-L11
Здесь представлена только часть разделов панели администратора. С полным функционалом панели администратора можно ознакомиться в документации к модулю.
Часто задаваемые вопросы по модулю ASTRA-L11
Какие камеры подходят?
Подходят любые IP-камеры, поддерживающие кодек H.264 и разрешение 1280x720. Фокусное расстояние зависит от места установки камеры, но рекомендуется наличие объектива с переменным фокусным расстоянием 4-10 мм.
Нужно ли платить абонентские платежи?
Нет, никаких абонентских платежей или оплат за тех.поддержку не требуется.
Сколько номеров можно внести в белый список?
50 000 номеров.
Как подключить модуль ASTRA-L11 к шлагбауму/воротам?
Есть две основные схемы подключения:
1. Одна линия на открытие («сухой контакт») с автозакрытием, которое настроено на шлагбауме/воротах.
2. Три линии — одна на открытие («сухой контакт»), вторая на закрытие («сухой контакт») и третья — состояние шлагбаума/ворот.
Каждая из указанных линий требует 2 жилы, рекомендуемое сечение 0.75мм2.
Требуется ли для работы модуля интернет?
Для работы модуля интернет не требуется.
Как должны быть установлены камеры?
Камеру рекомендуется устанавливать на расстоянии от 2 до 5 метров после стрелы шлагбаума по ходу движения автомобиля либо в зоне шлагбаума/ворот с обозначением места остановки автомобиля стоп-линией за 3-5 метров до шлагбаума/ворот. Камера должна быть установлена на высоте от 1.2 до 2 метров от проезжей части на краю полосы движения или над ней.
Какой процент распознавания?
Модуль ASTRA-L11 обеспечивает успешное распознавание в 99.8% случаев (при соблюдении требований к установке камер и при соответствующем освещении).
Где должен быть установлен модуль ASTRA-L11?
В сухом месте с естественной или принудительной вентиляцией без риска образования конденсата. Температурный режим эксплуатации: от -20 до +60 градусов. Длина кабельных трасс от модуля до шлагбаума/ворот — не более 20 метров.
Как происходит управление, куда вводятся номера белого списка?
У модуля ASTRA-L11 есть админ.панель. Доступ к ней осуществляется с использованием любого современного браузера.
В админ.панели есть 2 раздела для ввода номеров авто: постоянный белый список и разовые пропуска, действие которых ограничено по времени.
Также в админ.панели есть журналы событий, проездов и парковочных сессий. Сохраняются кадры с распознанными номерами.
Есть доступ ко всем необходимым настройкам, проверке сигналов управления шлагбаумом/воротами.
Можно ли управлять модулем ASTRA-L11 через интернет?
Да, можно. Для этого есть 2 основных варианта:
1. Использовать роутер с бесплатным сервисом облачного доступа к локальным ресурсам (в данном случае — к модулю ASTRA-L11). Например, такую опцию имеют роутеры Keenetic, TP-Link, ASUS и другие.
2. Использовать ооблачный сервис ASTRA.CLOUD.
Можно ли подключить кнопку/считыватель карт/GSM-модуль параллельно с модулем ASTRA-L11?
Да, у модуля ASTRA-L11 предусмотрены дополнительные входы для интеграции внешнего оборудования.
Какова надежность модуля ASTRA-L11? Что у него внутри?
Электроника модуля ASTRA-L11 была специально разработана для решения этой задачи и представляет собой промышленную плату PCB, на которой есть CPU с Linux и ПО распознавания номеров, а также контроллер для управления шлагбаумом/воротами. На аппаратных входах и выходах модуля реализована гальваническая развязка и отдельная линия питания для линий «сухих контактов» и реле.
Все это обеспечивает высочайшую надежность работы — в отличие от систем, в которых используются дешевые универсальные компоненты (Ethernet-реле, одноплатные компьютеры и прочее).
Есть ли техническая поддержка?
Да, НПО «Цифровые Технологии» обеспечивает техническую поддержку при установке и запуске модуля в работу, а также послепродажное и гарантийное обслуживание.
Кто производитель модуля?
Разработчиком и производителем модуля ASTRA-L11 является Научно-производственное объединение «Цифровые Технологии», г.Москва.
Есть ли выгрузка данных из модуля ASTRA-L11?
Да, у модуля ASTRA-L11 есть функции выгрузки данных в формате MS Excel — например, белого списка номеров, журнала парковочных сессий.
Можно ли интегрировать модуль ASTRA-L11 в другие системы?
Да, у модуля ASTRA-L11 предусмотрен API для интеграции с внешними системами — такими, как СКУД, системы для УК и другими.
Можно ли использовать сразу несколько модулей ASTRA-L11 на одной парковке?
Да, можно. При этом один из этих модулей ASTRA-L11 будет master-устройством, на котором будут храниться белые списки и разовые пропуска. А остальные подключенные к нему модули будут получать эту информацию автоматически.
Преимущества перед камерами со встроенным распознаванием автономеров
- Модуль ASTRA-L11 контролирует положение стрелы шлагбаума. В случае, если команда на закрытие не была выполнена из-за наличия помехи в зоне фотоэлементов шлагбаума, модуль ASTRA-L11 продиагностирует эту ситуацию и выдаст повторную команду на закрытие.
- Корректное управление шлагбаумом на реверсивном проезде с двумя камерами.
- Ведение полноценного справочника пользователей паркинга, включая ФИО, модель, марку и цвет автомобиля.
- Полный учёт парковочных сессий с фиксацией событий въезда и выезда в рамках одной парковочной сессии.
- Отсутствие необходимости прокладки сигнальных линий от шлагбаума до камеры.
- Возможность интеграции с системами оповещения и управления эвакуацией при пожарной тревоге (СОУЭ).
- Возможность интеграции с модулями считывания различных идентификаторов — например, смарт-карт (Mifare, Em-Marine и др.).
- Возможность работы с облачным сервисом управления паркингом, в том числе с предоставлением личных кабинетов пользователям, арендаторам.
- Прямая техническая поддержка от российского разработчика программного обеспечения и производителя оборудования.
Дополнительные возможности ASTRA-L11
- Работа в связке с контроллером ASTRA-A10 (1 шт.) — второй шлагбаум, ворота или отдельный выезд
- Объединение нескольких проездов, автоматизированных модулем ASTRA-L11, в единую систему управления парковочным пространством — до 4 проездов
- WEB-доступ через внешний интернет
- Интеграция с системами оповещения и управления эвакуацией при пожарной тревоге
- Настройка тарификации нахождения машины на паркинге с возможностью задавать разовые и абонементные тарифы. Выгрузка отчётов по начислению*
- Интеграция со средствами оплаты — автоматическими кассами самообслуживания и мобильными приложениями, в том числе с приложением «Парковки России»*
* Дополнительный программный компонент.

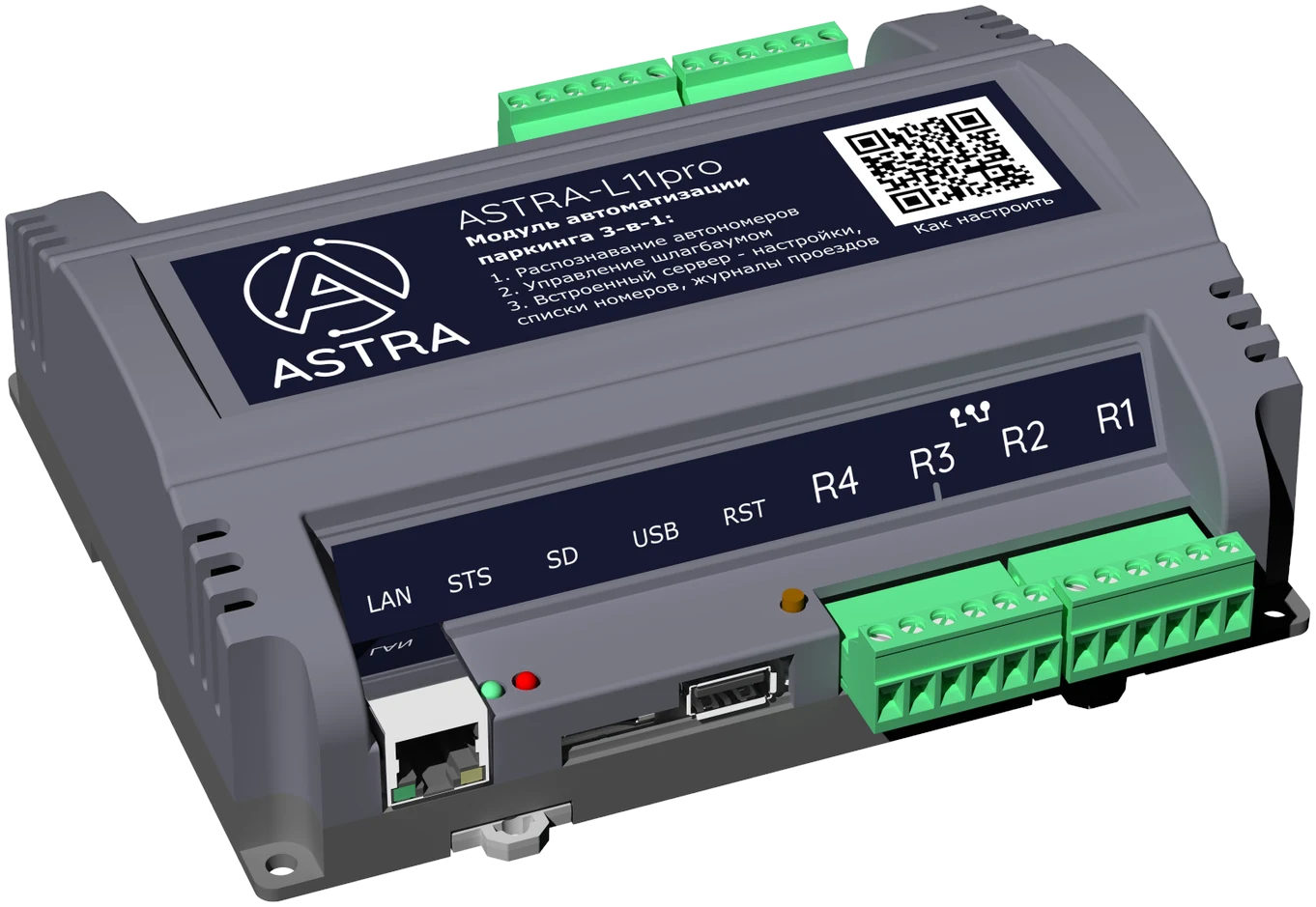

Сравнение модулей ASTRA
ASTRA-L11 — для одного проезда или реверсивного проезда с двумя камерами. ASTRA-L12 — до 4 камер, интерфейс RS-485 и подключение средств оплаты.
| Распознавание | |||
|---|---|---|---|
| Камеры (каналы распознавания) | до 2 IP-камер | до 2 IP-камер | до 4 IP-камер |
| Скорость распознавания, 1280×720 | 5 к/с | 8 к/с | 35–40 к/с |
| Процессор распознавания | 4 ядра Cortex-A53, 1,5 ГГц | 4 ядра Cortex-A55, 1,8 ГГц | 8 ядер Cortex-A76/A55, до 2,4 ГГц |
| Активное охлаждение процессора | нет | нет | есть |
| Распознаваемые номера | РФ, иностранные с латиницей | ||
| Видеопоток | RTSP (H.264) | RTSP (H.264, H.265) | RTSP (H.264, H.265) |
| Подключение | |||
| Дискретные входы | 6 | ||
| Релейные выходы 220 В, 10 А | 4 | ||
| Интерфейс RS-485 | нет | нет | есть |
| Ethernet | 1 × 100 Мбит/с | 1 × 1 Гбит/с | 1 × 1 Гбит/с |
| USB | 2.0 × 1 | 2.0 × 1 | 3.0 × 1 |
| Контроллеры ASTRA-A10 в связке | 1 шт. | 1 шт. | до 3 шт. |
| Данные и оплата | |||
| Белый список | 50 000 номеров | ||
| Хранение данных | SD-карта | Встроенная память eMMC | встроенная память eMMC |
| Объём хранимых данных | 50 000 событий/кадров | ||
| Средства оплаты парковки | нет | нет | стойка ASTRA-P10, кассы ASTRA-P24 и P20, «Парковки России» |
| Интернет | не обязателен | ||
| Питание и эксплуатация | |||
| Питание | 12–24 В | ||
| Температура эксплуатации | −20…+60 °C | −20…+60 °C | 0…+50 °C |
| Размеры, Ш×В×Г | 175 × 140 × 58 мм | ||
| Крепление | DIN-рейка, болты | ||
Технические характеристики модуля ASTRA-L11
- Наименование модели оборудования
- ASTRA-L11
- Архитектура процессора подсистемы распознавания номеров ГРЗ
- ARM quad-core Cortex-A53 (ARM v8) 64-bit, 1.5 GHz
- Архитектура процессора контроллера управления проездом
- ARM Cortex-M3 MCU, 64 Kbytes of Flash memory, 32-bit, 72 MHz
- Скорость распознавания номеров ГРЗ при разрешении 1280×720
- 5 к/с
- Максимальное количество каналов распознавания
- 2 шт.
- Дискретные входы
- 6 шт.
- Защита дискретных входов
- Гальваническая развязка
- Релейные выходы с коммутацией нагрузки 220V, 10A
- 4 шт.
- Защита релейных выходов
- Гальваническая развязка
- Порты Ethernet
- 1 шт.
- Порты USB
- 1 шт. (USB 2.0)
- Wi-Fi
- Dual-band
- Хранение данных
- SD-карта
- Объём хранимых данных
- 50 000 событий проезда с кадрами
- Подключение к интернету
- Не обязательно. Требуется только для обновления встроенного ПО или при работе с облачным сервисом.
- Обновление ПО
- Автоматически при наличии доступа к сети Интернет, вручную через WEB-интерфейс администратора
- Распознавание автономеров
- Российские номера, иностранные номера с латиницей
- Поддерживаемые протоколы видеопотока
- RTSP (H.264)
- Поддерживаемые модели камер
- AXIS, AltCam, Amatek, Beward, ComOnyX, Dahua, EZVIZ, EverFocus, Evidence, Giraffe, Hanwha (Wisenet), HiWatch, Hikvision, IDIS, IPTRONIC, IZITRONIC, J2000, LTV, Optimus, PROvision, Polyvision, QTECH, RVi, Sarmatt, Smartec, Space Technology, TRASSIR, Tantos, Tiandy, Uniview, iFLow, Тахион и др.
- Поддерживаемые шлагбаумы
- ASTRA, CAME, Elka, NICE, FAAC, CARDDEX, DoorHan, ФАНТОМ, Smartec, Hikvision, DEA, PERCo и др.
- Питание модуля
- 12V-24V (блок питания поставляется отдельно)
- Тип размещения
- В защищенном от осадков месте с минимальным регулированием температурных условий с естественной или принудительной вентиляцией
- Температурный диапазон при хранении
- -20..+70 ⁰C
- Температурный диапазон эксплуатации
- -20..+60 ⁰C
- Способ крепления
- На DIN-рейку, болтовое
- Размеры, ШxВхГ
- 175 x 140 x 58 мм
Другое парковочное оборудование

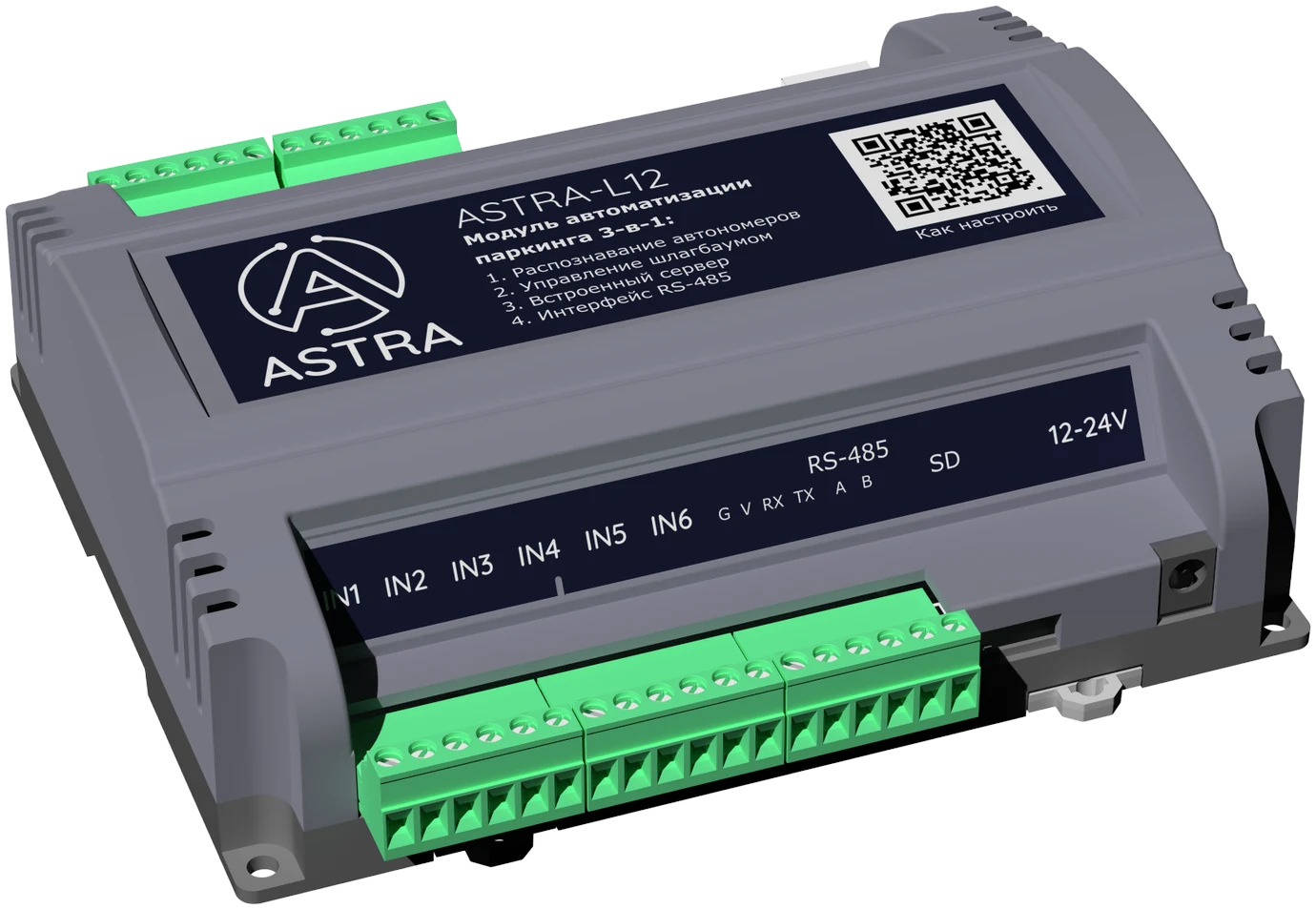

Модуль автоматизации проезда ASTRA-L12
До 4 камер, RS-485 для считывателей и табло, подключение средств оплаты
142 000 ₽
Контроллер СКУД ASTRA-A10
Шлагбаум, ворота, петли и кнопки по команде модуля L11/L12

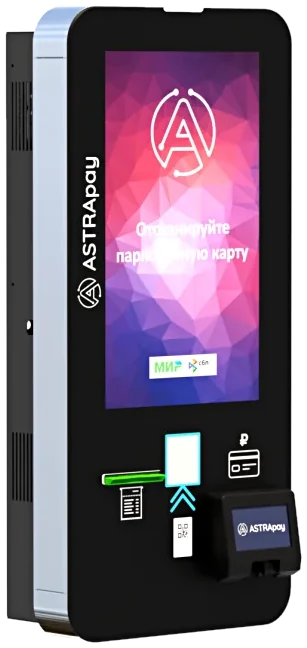

Автоматическая касса ASTRA-P24
Навесная касса: безналичная оплата, карты и билеты

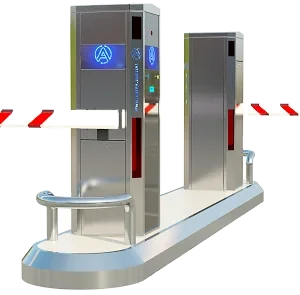

Комплект въезда-выезда ASTRA-F120
Терминалы и шлагбаумы въезда и выезда на одном основании

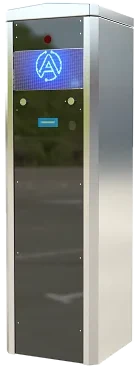

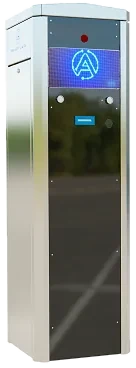

Терминал въезда ASTRA-A20.1
Выдача и приём парковочных карт и билетов на въезде
Терминал выезда ASTRA-A20.2
Приём парковочных карт и билетов на выезде

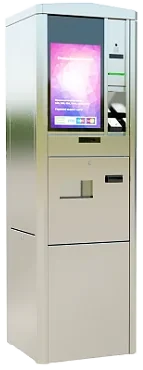

Автоматическая касса ASTRA-P20
Напольная касса: наличные и безналичная оплата

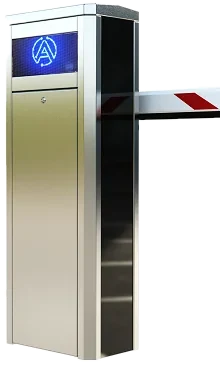

Автоматический шлагбаум ASTRA-B20
Нержавеющий шлагбаум, стрела до 4 м за 0,9 с

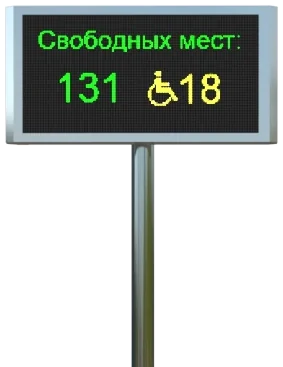

Инфоэкран ASTRA-I21
Свободные места на парковке онлайн

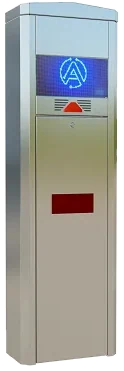

Терминал контроля машиноместа ASTRA-A181
